摘要： 在SENSE引脚有42V的高耐压，允许设备直接监测电池电压。

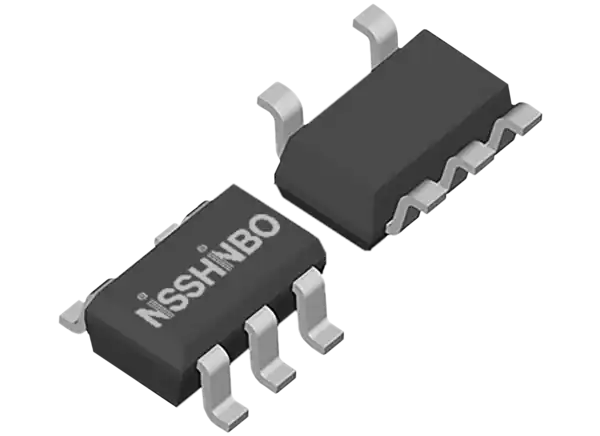

Nisshinbo NV3600 CMOS输出电压检测器在SENSE引脚处具有42V的高耐压，允许该器件直接监测电池电压。输出类型可选择NMOS开漏或CMOS输出类型。因此，不再需要外部分压电阻和上拉电阻，减少了外部元件的数量和系统的暗电流。此外，Nisshinbo NV3600可以单独设置检测电压和释放电压，检测时的输出逻辑也可以选择“Low”或“High”。因此，可以根据系统实现最优操作。
输入电压范围(最大额定值)2.4V ~ 6.0V (7.0V)
SENSE引脚电压范围(最大额定值)为0V至42.0V (50.0V)
工作温度范围-40℃~ 105℃
静态电流
1.4μA(仅V(DD)引脚)
最大4.0μA(包括SENSE引脚电流)
检测电压
±0.6% (T(a) = 25℃)
±1.5%(-40℃~ 105℃)
3.3 V至19.8V (0.1V增量)
精度
释放电压
±0.6% (T(a) = 25℃)
±1.5%(-40℃~ 105℃)
4.5V至22.2V (0.1V增量)
精度
类型的检测延迟时间。40μs
类型的释放延迟时间。40μs

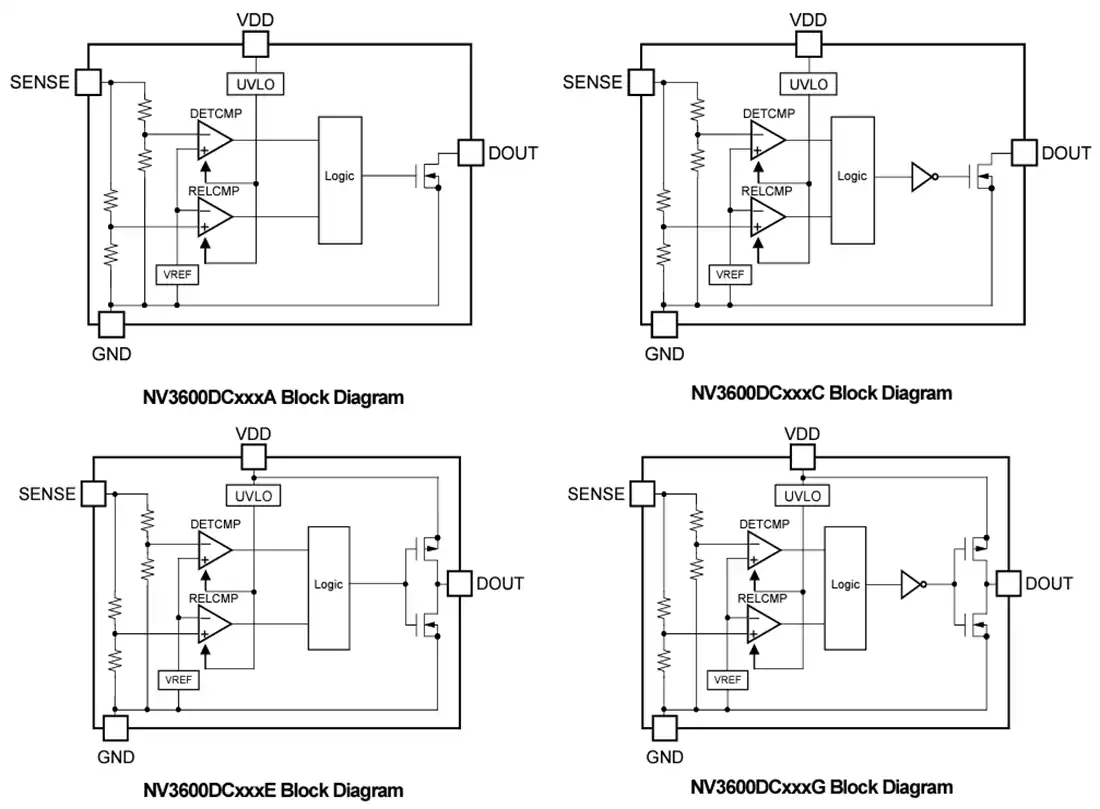

输出类型为NMOS开漏或CMOS
工厂自动化设备的电源电压监控器
plc等控制设备中的电压监控器
电源电压监控器在电池使用设备，如移动设备
