摘要： 在IO链路控制器中提供收发器，辅助IO, DC-DC和线性稳压器。
Analog Devices的MAX22516 IO-Link数据链路控制器提供集成的24V C/Q收发器，辅助数字输入和输出，以及全功能IO-Link控制器内的DC-DC, 5V和3.3V线性稳压器。配置的MAX22516操作IO-Link收发器，在正常操作期间不需要外部微控制器的干预。另外，IO-Link收发器可以直接使用UART接口(TXEN, TX和RX)或串行外设接口(SPI)进行控制。
ADI MAX22516具有广泛的集成保护功能，可确保在恶劣的工业环境中实现稳健的通信。所有IO-Link接口引脚(V24、C/Q、DO、DI和GND)均具有反向电压保护、短路保护和集成±1kV/500欧姆防雷功能。

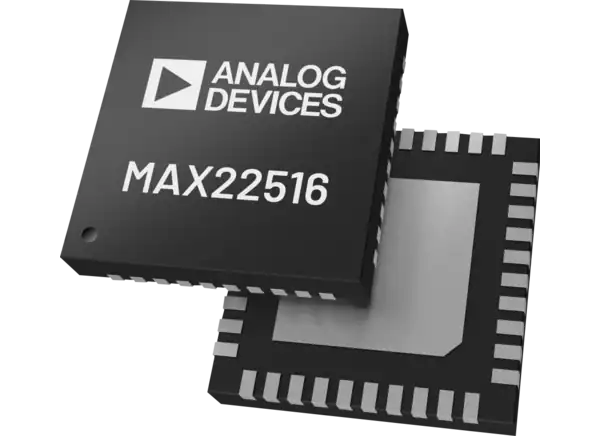

MAX22516采用微型WLP封装(3.53mm x 3.16mm)或40引脚TQFN-EP封装(5mm x 5mm)，工作温度范围为-40°C至+125°C。
轻松增强io链路通信
COM3在400µs (min)周期时间支持
数据链路控制器自动应答所有主消息请求
确定性设备应答延迟
高度集成的解决方案
消息处理程序
ISDU处理程序
页面处理程序
事件处理程序
模式处理程序
启动处理程序
完整的数据链路层包括
15MHz SPI与突发模式
高效率200mA DC-DC，输出可调
高精度3.3V和5V线性稳压器
灵活的应用程序
透明(TX, RX, TXEN)模式选项
具有可编程序列的LED驱动器
COM1、COM2、COM3数据速率
坚固可靠的设计
集成±1kV/500欧姆防雷保护
优化小型传感器设计
可提供小WLP (3.53mm x 3.16mm)和40引脚TQFN-EP (5mm x 5mm)封装
io链接传感器和执行器设备
工业传感器
