摘要： 同步，降压，DC/DC模块集成电感和片上滤波电容。

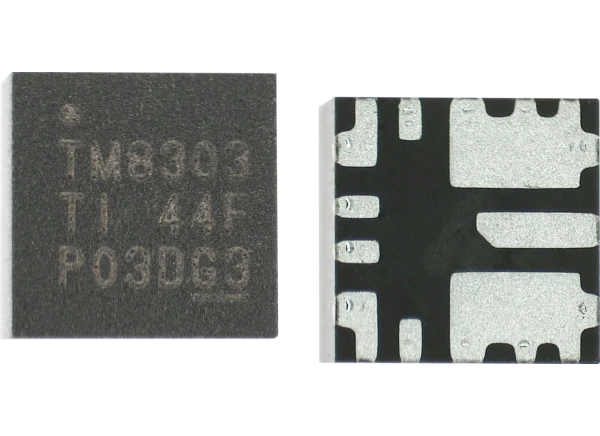

德州仪器TPSM82830x降压电源模块是易于使用的同步降压DC/DC模块，具有集成的电感和片上噪声滤波电容器。基于DCS-Control拓扑，器件提供快速的瞬态响应和小输出电容。内部基准允许将输出电压调节至0.5V，在结温范围为-40°C至125°C的高反馈电压精度为1%。
德州仪器TPSM82830x有一个MODE引脚来控制器件的工作模式。省电模式保持高效率到非常轻的负载，以延长系统电池的运行时间。强制pwm模式保持连续导通模式，以确保输出电压纹波最小和准固定的开关频率。该器件具有Power-Good信号和良好控制的内部软启动电路。设备可以在100%模式下运行。该器件包括一个HICCUP短路保护和一个热关闭故障保护。该系列采用3.0mm × 3.0mm × 2.0mm QFN封装。
2.25V至5.5V输入电压范围
输出电压0.5V ~ 4.5V可调
1% FB电压精度(-40°C至125°C T(J))
优化的EMI性能
促进CISPR 11/32合规性
集成片上噪声滤波电容器
可根据CISPR进行测量
优异的瞬态响应
7µA工作静态电流
2.0MHz开关频率
35毫欧和18毫欧内部功率mosfet
dcs控制拓扑
用于传导模式选择的MODE引脚
支持1.2V GPIO
100%占空比最低的dropout
主动输出放电
Power-good输出
热停机保护
打嗝或闭锁OCP/OVP
SIMPLIS模型可用
工业电脑
工厂自动化与控制
医疗病人监护仪
ASIC, SoC和MCU供应
通用荷载点
