信号变压器/ Bel F1C1高功率屏蔽SMD电感的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-03

摘要： 电感0.10µH至10µH，最大额定电流12Arms，温度范围-55°C至+125°C。

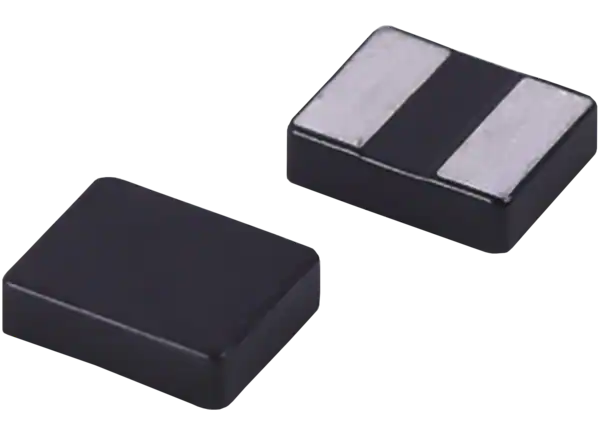

Signal Transformer / Bel F1C1大功率屏蔽SMD电感器的电感范围为0.10µH至10µH，最大额定电流为12Arms，工作温度范围为-55°C至+125°C。这些F1C1电感具有独特的t型芯结构，用于由铁粉合金材料组成的磁性元件，两者都提高了效率。电感器是稳压器拓扑结构中的关键部件，几乎每个电子逆变器，汽车和变换器中调节功率的电路都需要电感器。磁屏蔽最大限度地减少电磁干扰(EMI)，同时平衡小尺寸与低直流电阻(DCR)和高额定电流。Bel F1C1高功率屏蔽SMD电感器适用于DC-DC转换器，手机，lcd和VRM/PPM服务器。

特性

磁屏蔽结构
金属粉尘芯实现高性能(Isat)
低DCR实现低损耗

应用程序

用于笔记本电脑CPU的DC/DC转换器
手机
液晶显示器
hdd

DVCs
交换器用薄型板载电源模块
服务器的vrm
pda

规范

电感范围

0.10µH至10µH (F1C1-2012至F1C1-3225)
0.24µH至0.47µH (F1C1-1412)
0.22µH至1µH (F1C1-1608)

饱和额定电流

4.2A至5.7A (f11.1 -1412)
2.3A至5A (f11a -1608)
1A至8A (f11a -2012)
1A至13A (f11a -2016)
1.4A至12.5A (f11a -2520)
1.8A ~ 16.a (f11a -3225)

额定电流

3.3臂至3.7臂(F1C1-1412)
1.8武器到3武器(F1C1-1608)
1臂至7臂(F1C1-2012)
1Arms to 12Arms (F1C1-2016)
1.05臂至12臂(F1C1-2520)
1.8臂至11臂(F1C1-3225)

-55℃~ +125℃工作温度范围
