单片电源系统(MPS) MPQ4328 36V开关电压调节器的介绍、特性、及应用

MONOLITHIC POWER SYSTEMS (MPS) MPQ4328

单片电源系统(MPS) MPQ4328 36V开关电压调节器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-03

摘要： 4A，低静态电流同步降压转换器，AEC-Q100合格。

单片电源系统(MPS) MPQ4328 36V开关稳压器是4A，低静态电流同步降压转换器。这些电压调节器工作在200kHz至2.5MHz可配置频率范围内。MPQ4328稳压器是降压开关转换器，具有集成的内部高侧MOSFET (HS-FET)和低侧MOSFET (LS-FET)。这些稳压器在3.3V至36V的宽输入电压(V(IN))范围内工作，可适应汽车输入环境中的各种降压应用。MPQ4328稳压器通过AEC-Q100认证并符合RoHS标准。这些开关稳压器采用QFN-14 (4mm x 4mm)封装。MPQ4328调节器是理想的汽车集群，汽车信息娱乐系统，高级驾驶员辅助系统(ADAS)，和工业动力系统。

MPQ4328 36V开关稳压器在关机模式下提供1μA静态电流(I(Q))，允许该器件用于电池供电的应用。这些稳压器有一个特点，其中频率折返防止电感电流(I(L))失控在启动期间。MPQ4328稳压器工作在-40°C至150°C结温(T(J))。

特性

专为汽车应用设计:

42V负载转储公差
最高36V工作输入电压(V(IN))
高达4A连续输出电流(I(OUT))
低压差模式
最小开机时间(t(ON_MIN))
-40℃~ 150℃工作结温(T(J))

AEC-Q100 1级:

延长电池寿命
1μA低关断电源电流
24μA静态电流(I(Q))
28μA I(Q)带开关
高级异步调制(AAM)模式在轻负载下提高效率

提高散热性能:

内部45毫欧高侧和25毫欧低侧mosfet

降低EMC/EMI优化:

200kHz至2.5MHz可配置开关频率(f(SW))范围
频率扩频(FSS)调制
对称V(IN)引脚
CISPR25 5级标准
MeshConnect 倒装芯片封装

附加功能:

1V, 1.8V, 2.5V, 3V, 3.3V, 3.8V，或5V
固定输出选项:
Power Good (PG)输出
可与外部时钟同步
过流保护(OCP)与打嗝模式

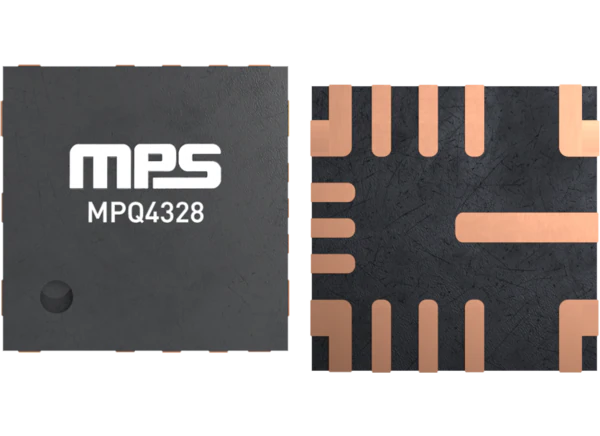

可在QFN-14 (4mm x 4mm)包装与可湿侧翼

功能安全系统设计能力:

可用于MPSafe QM系统设计的文件

应用程序

汽车信息娱乐系统
汽车集群

先进驾驶辅助系统(ADAS)
工业动力系统
