摘要： 专为具有iso-buck架构的孤立应用程序设计。

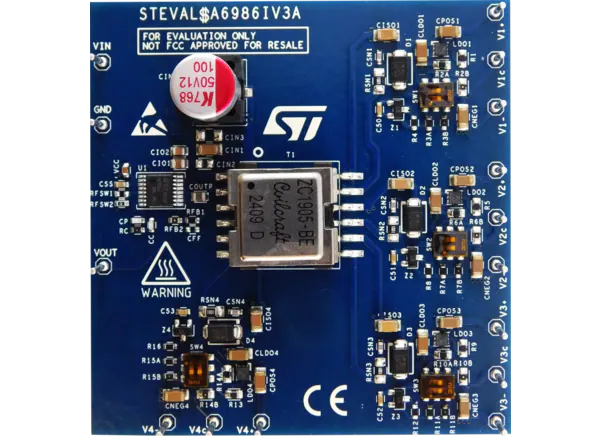

基于A6986I的意法半导体STEVAL-A6986IV3评估板专为具有等降压架构的隔离应用而设计。意法半导体STEVAL-A6986IV3板在主侧采用反压升压拓扑，称为等压升压。与标准降压相比，这种配置提供了更高的输出功率，并优化了变压器设计。该设备接受高达28V的输入电压，由于反向降压-升压转换，初级输出电压为负。次级侧包括四个独立的绕组，每个绕组提供一个具有精确后调节的栅极驱动器。
专为等压升压拓扑
4V至28V工作输入电压
四个隔离输出，调节双电压
60mA的典型输出专用于高侧驱动器
180mA的典型输出专用于低侧驱动器
18V/ - 5V或15V/ - 8V可选隔离电压对
一次输出电压调节
不需要光耦合器
二次后调节专用于每个输出小于±1%的精度
250kHz工作开关频率
峰值和反向电流保护
对隔离输出的过流和短路事件进行保护
热保护
