德州仪器BQ25308独立1-电池充电器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-03

摘要： 独立的1节电池充电器是专为1节锂离子，Lipolymer，和LiFePO4电池。

德州仪器BQ25308独立1节电池充电器是专为1节锂离子，Lipolymer，和LiF(e)PO4电池。高度集成的BQ25308开关模式电池充电器具有4.1V至17V的输入电压和3A的快速充电电流。BQ25308的集成电流传感拓扑结构允许高充电效率和低BOM成本。该设备具有同类最佳的200nA低静态电流，可节省电池能量并最大限度地延长便携式设备的货架时间。

TI BQ25308采用3mm x 3mm WQFN封装，可轻松实现两层布局和空间有限的应用。

特性

独立充电器，易于配置
高效率，1.2MHz，同步开关模式降压充电器

92.5%充电效率在2A从5V输入1节电池
91.8%的充电效率在2A从9V输入1节电池

单输入支持USB输入和高压适配器

支持4.1V至17V的输入电压范围，最大输入电压绝对额定值为28V
输入电压动态电源管理(VINDPM)跟踪电池电压

高集成

集成反向阻断和同步开关MOSFET
内部输入和充电电流感应
内部回路补偿
集成自举二极管

3.6V / 4.05V / 4.15V / 4.2V充电电压
3.0最大快速充电电流

200nA低电池漏电流4.5V V(BAT)
4.25µA VBUS供电电流在IC禁用模式
充电电流热调节在120°C
预充电流为快充电流的10%
终止电流为快充电流的10%
负责准确性

±0.5%充电电压调节
±10%充电电流调节

安全

电池电量耗尽时禁用充电功能
热调节和热关闭
输入欠压锁定(UVLO)和过压保护(OVP)
电池过充保护
预充和快充安全计时器
如果电流设定引脚ICHG打开或短路，则充电关闭
电池冷/热温度保护
STAT引脚故障报告

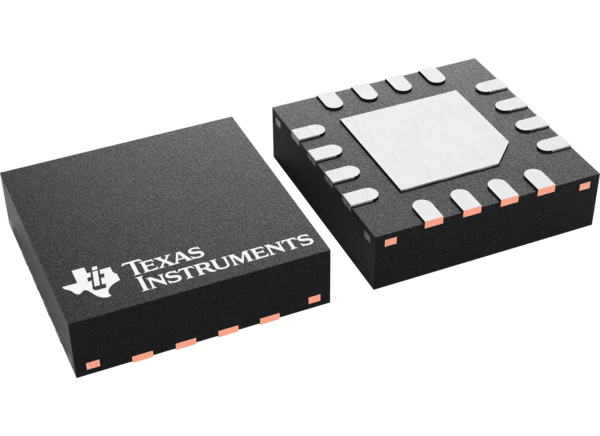

采用WQFN 3mm x 3mm-16封装

应用程序

无线扬声器
“条形码扫描器”
游戏
摇篮充电器

无线电动工具
楼宇自动化
医疗

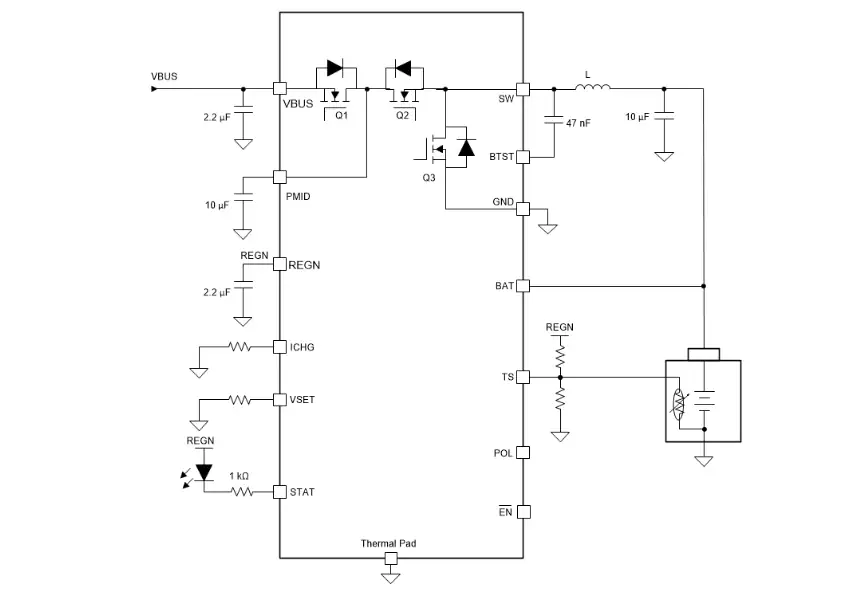

简化应用程序
