摘要： 节省空间的级联模块基本接口。

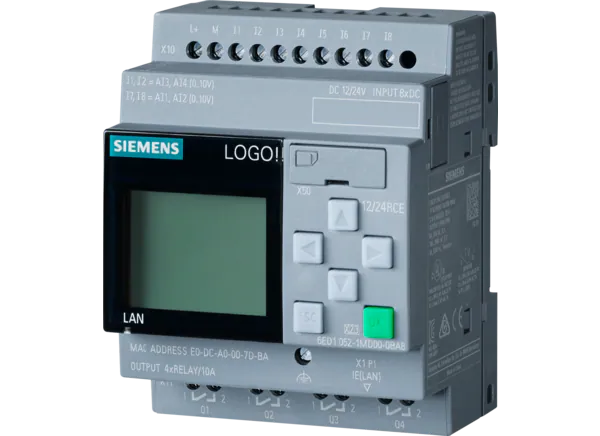

西门子的标志!8.4逻辑模块是连接级联模块时节省空间的基本接口。模块连接多达24个数字输入，20个数字输出，8个模拟输入和8个模拟输出。标志!8.4系列具有集成的显示场，可参数化背光，操作员控制面板和用于控制编程和设定值的EEPROM存储器。逻辑模块利用以太网接口与LOGO进行通信!8,标志!TDE、SIMATIC控制器、SIMATIC面板和pc。基本逻辑模块为基于td的网页或用户自定义的网页提供集成的web服务器。西门子的LOGO!8.4逻辑模块实现各种基本逻辑和特殊功能，包括脉冲边缘评估、定时器、计数器、模拟功能块等。
集基本功能和特殊功能于一体
定时器(开/关延时，间隔继电器/脉冲输出，增量编码器，随机发生器，舒适开关，周/年定时器，天文钟，秒表)
计数器(上升/下降计数器，工作时间计数器，阈值开关)
模拟功能模块(算术指令、比较器、阈值开关、放大器、值监控、MUX、斜坡、PI控制器、PWM、滤波器)
其他(闭锁继电器，电流脉冲继电器，短信，软件开关，滑动/全变换器，数据记录器
AND, OR, NOT, NAND, NOR, XOR，正/负脉冲边缘评估
基本逻辑函数
特殊功能
级联模块连接接口模块
最多可连接24个数字输入，20个数字输出，8个模拟输入和输出
集成web服务器为基于td的网页
以太网通信接口带有LOGO!8,标志!TDE, SIMATIC控制器，SIMATIC面板和pc
带参数化背光的集成显示场(6 × 16个字符，3种背景色)
综合操作员控制面板
集成EEPROM存储器控制程序和设定值
35mm DIN导轨安装
工作环境温度范围为-20℃~ +55℃
-40℃~ +70℃存储环境温度范围
71.5mm × 90mm × 60mm尺寸
12V(DC) ~ 230V(DC)额定供电电压范围
24V(AC) ~ 230V(AC)额定供电电压范围
47Hz至63Hz线路频率范围
0.3A至10A输出电流
带感性负载的最大触点开关容量为3A
带阻性负载时最大触点开关容量10A
