摘要： VESA DP v1.4a/eDP v1.4b设备，支持HBR3、SuperFrame等格式。

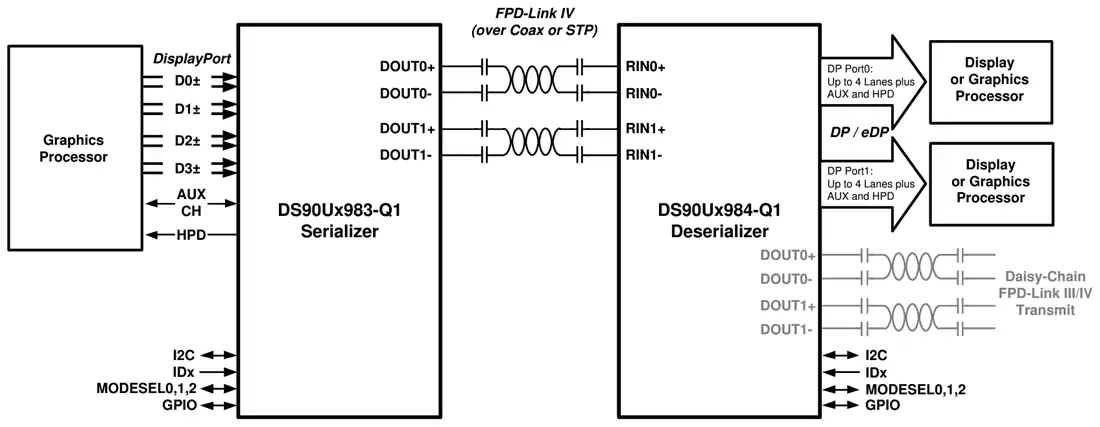

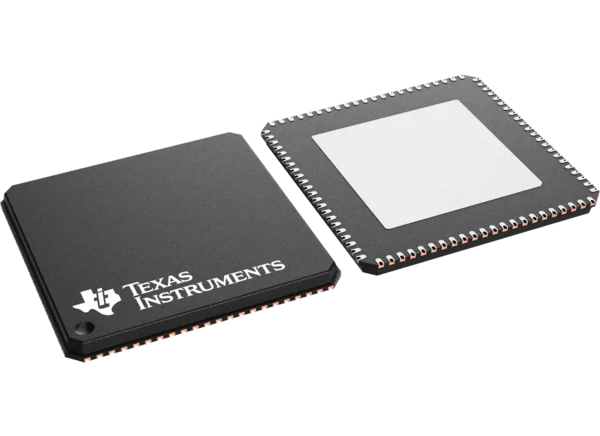

德州仪器DS90UH984-Q1 4K fpga - link IV到eDP桥接解串器，结合fpga - link IV串行器，芯片组通过低成本50欧姆同轴电缆或STP/STQ电缆接收高速串行接口。DS90UH984-Q1是VESA DP v1.4a/eDP v1.4b兼容设备，支持HBR3和SuperFrame格式等高级功能。该设备支持4K 30位彩色或更高的视频分辨率。fpga - link IV接口支持视频和音频数据传输和全双工控制，包括同一链路上的I(2)C和GPIO数据。通过fpga - link IV通道整合视频数据和控制，减少了互连的尺寸和重量，简化了系统设计。通过使用低压差分信号、数据置乱和随机化来最小化电磁干扰。在向后兼容的fpga - link III模式下，德州仪器DS90UH984-Q1在单/双链路上支持高达2K分辨率的24位色深，以及与HDCP串行器配对时支持HDCP v1.4。
DisplayPort (DP)/Embedded DisplayPort (eDP)发射器
VESA DP v1.4a/eDP v1.4b发射机
HBR3/HBR2/HBR/RBR链路比特率
主干线为1、2或4车道
每条通道高达8.1Gbps
1Mbps
热插拔检测(HPD)
提取聚合视频流到本地eDP显示
专为4K在60Hz视频分辨率
流同步和分割
fpga - link IV接口
每通道13.5/12.528/10.8/6.75/3.375Gbps;双通道最高可达27Gbps
同轴/STP互连支持
可选择1或2通道
雏菊链和分裂
自适应均衡
超低延迟控制通道
两个快速模式加I(2)C高达1MHz(高达3.4MHz本地总线接入)
高速GPIOs
支持SPI和UART直通gpio
向后兼容性
集成HDCP v1.4与片上键
720p 92x和1080p/2K 94x fpga - link III产品系列
安全和诊断
电压和温度监测
BIST和模式生成
CRC和错误诊断
控制位上的ECC
防伪唯一ID
先进的链路鲁棒性和电磁兼容控制
扩频时钟产生(SSCG)
自适应接收机均衡(AEQ)
低功率运行
1.8V、1.15V双路供电
AEC-Q100汽车应用合格
AEC-Q等级2级，-40℃至105℃
符合ISO 10605和IEC 61000-4-2 ESD标准
汽车展示
中央信息显示器(CID)
后座娱乐(RSE)
数字仪表组
头单元和HMI模块
平视显示器(HUD)
后视镜和侧视镜显示
