德州仪器DS90UH983-Q1 4K桥接器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-12

摘要： VESA DP Standard v1.4支持MST、HBR3、SuperFrame等格式。

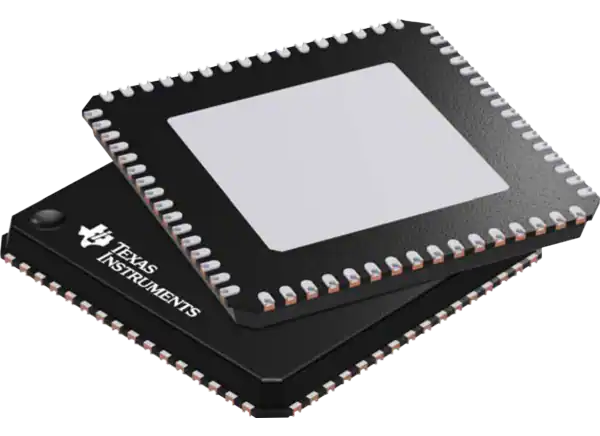

德州仪器DS90UH983-Q1 DisplayPort/eDP到fpga - link IV桥接序列化器，结合fpga - link IV反序列化器，芯片组通过低成本50欧姆同轴电缆或STP电缆提供高速串行接口。DS90UH983-Q1是VESA DP标准v1.4兼容设备，支持MST, HBR3和SuperFrame格式等高级特性。该设备可以支持高达4K分辨率的30位彩色的视频。8b10b编码的DP数据序列化到fpga - link IV接口输出。fpga - link IV接口支持音频和视频数据传输和全双工控制，包括GPIO和I(2)C单通道或双通道数据。通过fpga - link IV通道整合视频数据和控制，减少了互连的重量和尺寸，简化了系统设计。通过使用低压差分信号、数据置乱、SSCG和随机化来最小化电磁干扰。在向后兼容模式下，德州仪器DS90UH983-Q1支持高达720p和1080p的分辨率，通过单/双链路支持24位色深，并支持HDCP v1.4，当与HDCP解串器配对时。

特性

显示接口接收

DP/eDP v1.4兼容
支持数据通道交换和极性反转
HBR3/HBR2/HBR/RBR链路比特率
主干线为1、2或4车道
每条通道高达8.1Gbps
1Mbps
热插拔检测(HPD)
支持多显示(MST)和SST
支持对称和非对称MST
雏菊链和分裂
SuperFrame拆箱能力
适用于60Hz分辨率的4K视频

fpga - link IV接口

支持13.5/12.528/10.8/6.75/3.375Gbps每通道;双通道最高可达27Gbps
同轴/STP互连支持
端口分离，使能y线接口
基于MST和superframe的数据分割到不同的FPD通道

超低延迟控制通道

三快模加I(2)C高达1MHz(本地总线接入高达3.4MHz)
高速GPIOs

向后兼容性

IVI 94x和92x产品系列

安全和诊断

集成HDCP v1.4与片上键为fpga - link III
链接诊断
电压和温度监测
线路故障检测
BIST和模式生成
CRC和错误诊断
ECC纠错控制位
冗余复制模式

先进的链路鲁棒性和电磁兼容控制

扩频时钟(SSC)输入支持
扩频时钟产生(SSCG)
数据加扰

低功率运行

1.8V和1.15V双电源

AEC-Q100符合汽车应用要求

AEC-Q等级2级，-40℃至105℃
64针QFN可湿侧翼9mm × 9mm
符合ISO 10605和IEC 61000-4-2 ESD标准

应用程序

汽车展示

中央信息显示器(CID)
后座娱乐(RSE)
数字仪表组
头单元和HMI模块
平视显示器(HUD)
后视镜和侧视镜显示

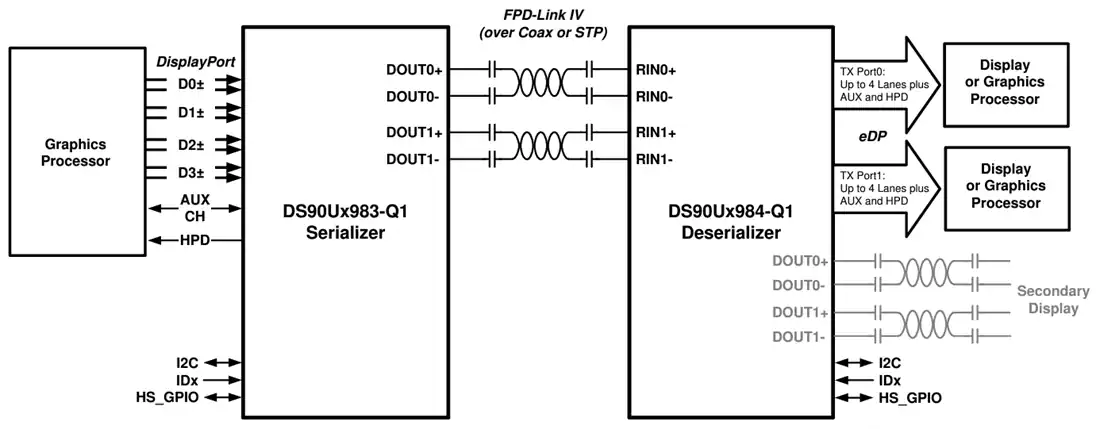

简化应用图
