NXP Semiconductors FRDM开发板，用于MCX N23x mcu的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-12

摘要： 集成32位Arm Cortex -M33微控制器，适用于工业和消费级物联网应用。

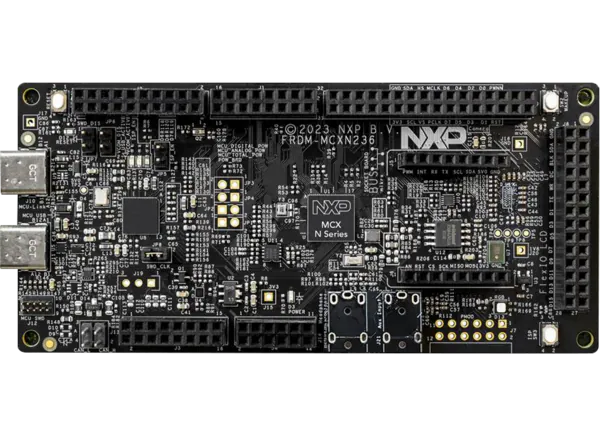

NXP Semiconductors FRDM开发板提供基于MCX N236 mcu的低成本设计。NXP FRDM-MCXN236板集成了32位Arm Cortex -M33微控制器，适用于工业和消费级物联网应用。

NXP FRDM-MCXN236板结合了一个MCXN236和一个由Winbond提供的64Mbit外部串行闪存。该板提供一个高速USB电路，一个FXLS8974CFR3加速度计传感器，TJA1057GTK/3Z CAN PHY, DA7212音频编解码器(DNP)， DMIC传感器SPK0641HT4H-1, RGB LED，按钮和MCU-Link调试探头电路。该板兼容Arduino屏蔽模块和microbus头。此外，该板还支持与摄像头模块和恩智浦低成本LCD模块(PAR-LCD-S035)兼容的头。

特性

单片机

MCXN236 Arm Cortex-M33核心，150mhz
高达1MB双银行闪存与可选的全ECC RAM
SmartDMA加速器

QSPI flash W25Q64 (64 Mbit)
连接

HS USB-Type C连接器
SPI/I(2)C/UART连接器(microbus, Pmod DNP)
WI-FI 连接器(microbus, Pmod DNP)
TJA1057 CAN FD收发器
音频辅助线路输入DNP
耳机输出插孔DNP

调试

板载MCU-Link调试器与CMSIS-DAP
JTAG /门限连接器

传感器

FXLS8974CFR3 3轴加速度计
可见光传感器
数字麦克风SPK0641HT4H-1

扩张期权

Arduino 头
FRDM头
FlexIO / LCD头
SmartDMA /相机头
Pmod DNP
mikroBUS

RGB用户LED，复位，ISP，唤醒按钮

应用程序

工业

空调(AC)
无刷直流电机(BLDC)控制
电表
工业人机界面

智能城市——智能锁

智能家居

家庭安全及监控
马达驱动器
永磁同步电动机(PMSM)
生命体征监测仪

包内容

快速入门指南
FRDM-MCXN236板硬件组装
一根3英尺的微型USB A型到USB C型电缆

概述

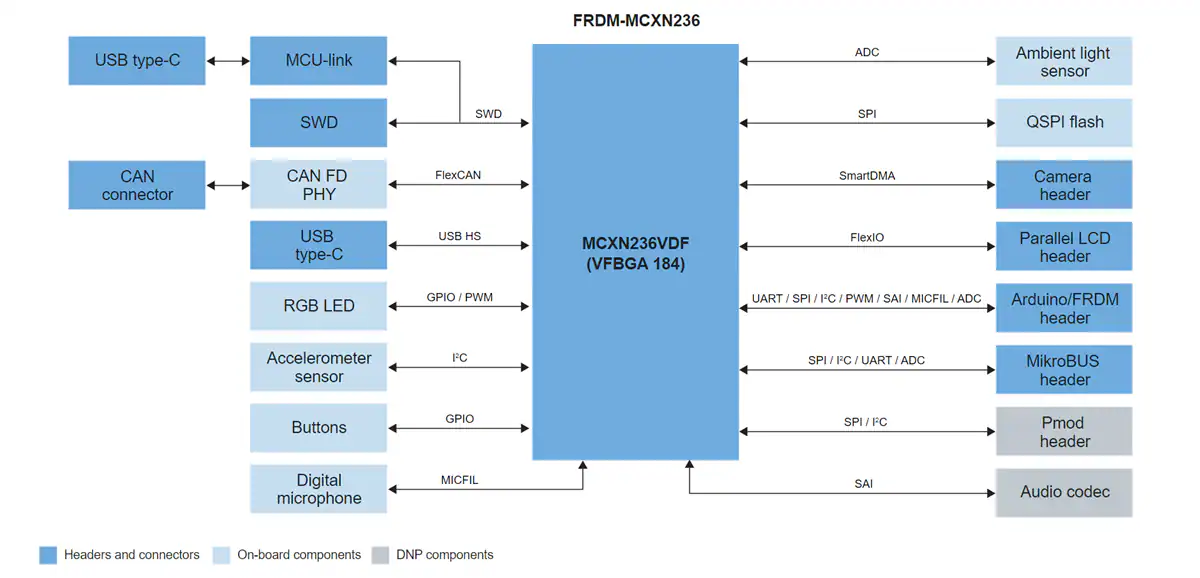

框图
