德州仪器DS90UB988-Q1 fpga - link IV到OpenLDI反序列化器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-12

摘要： 支持OpenLDI (10 LVDS数据通道+ 2时钟)接口，视频高达420MHz PCLK。

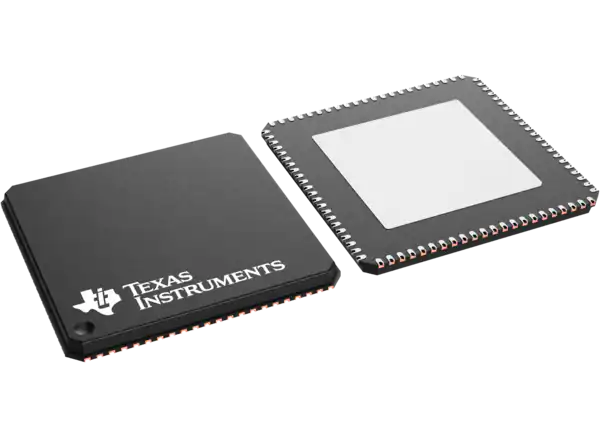

德州仪器DS90UB988-Q1 4K fpga - link IV到OpenLDI桥接解串器，结合fpga - link IV串行器，芯片组通过低成本50欧姆同轴电缆或STP/STQ电缆接收高速串行接口。DS90UB988-Q1支持OpenLDI (10 LVDS数据通道+ 2时钟)接口，视频高达420MHz PCLK。此功能在gpu等源之间提供了连接到现有基于lvds的显示器或应用处理器的桥梁。

fpga - link IV接口支持音视频数据传输和全双工控制，包括同一链路上的GPIO和I(2)C数据。通过fpga - link IV通道整合视频和控制数据，减少了互连的尺寸和重量，简化了系统设计。通过使用低压差分信号、数据置乱和随机化来最小化电磁干扰。在向后兼容的fpga - link III模式下，德州仪器DS90UB988-Q1在单/双链路上支持高达2K分辨率和24位色深。

特性

OpenLDI (OLDI)发送器

双端口OLDI输出(Dual Pixel Link)，最高可达420MHz OLDI时钟
每个端口支持8MHz ~ 210MHz的OLDI时钟
可配置18位、24位、30位RGB
流同步和分割

fpga - link IV接口

每通道高达13.5/12.528/10.8/6.75/3.375Gbps;双通道最高可达27Gbps
同轴/STP互连支持
可选择1、2通道
雏菊链和分裂
自适应均衡

可选数字RGB并行输出接口，支持8MHz至125MHz PCLK
超低延迟控制通道

两个快模加I(2)C高达1MHz(本地总线接入高达3.4MHz)
高速GPIOs
支持SPI和UART直通gpio

向后兼容性

720p 92x和1080p/2K 94x fpga - link III产品系列

安全和诊断

链接诊断
电压和温度监测
BIST和模式生成
CRC和错误诊断
控制位上的ECC
防伪唯一ID

先进的链路鲁棒性和电磁兼容控制

扩频时钟产生(SSCG)
自适应接收机均衡(AEQ)

低功率运行

1.8V和1.15V双电源

AEC-Q100符合汽车应用要求

AEC-Q等级2级，-40℃至105℃
符合ISO 10605和IEC 61000-4-2 ESD标准

应用程序

汽车展示

中央信息显示器(CID)
后座娱乐(RSE)
数字仪表组
头单元和HMI模块
平视显示器(HUD)
后视镜和侧视镜显示

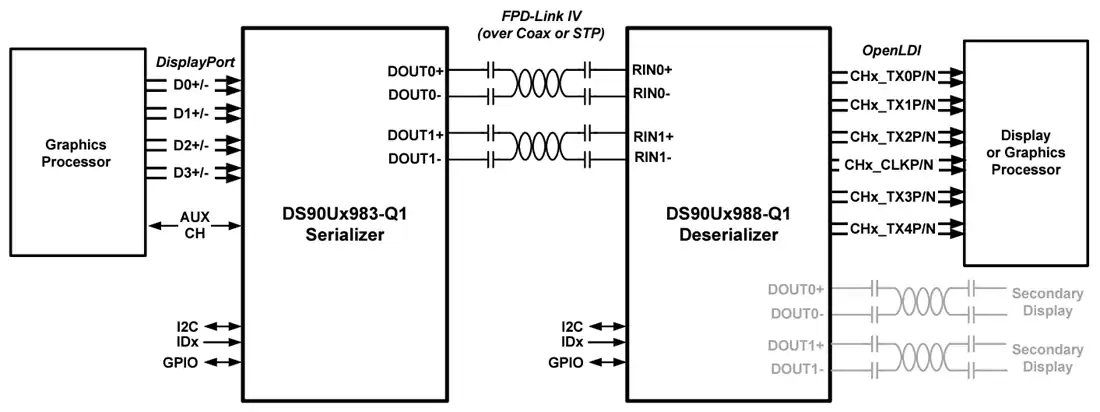

应用程序关系图
