摘要： 由一个I2C控制接口和一个多页一次性可编程(OTP)存储器组成。

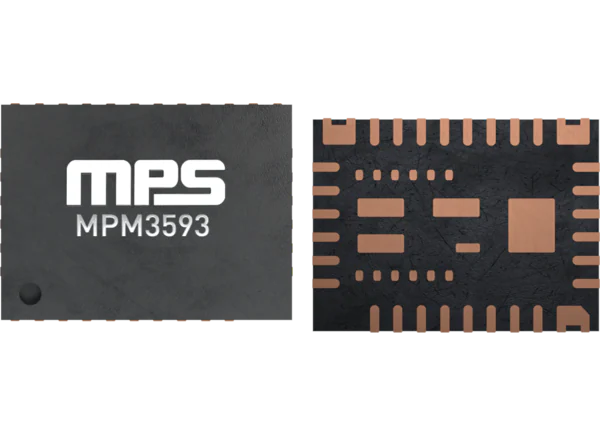

单片电源系统(MPS) MPM3593同步降压模块由一个I(2)C控制接口和一个多页一次性可编程(OTP)存储器组成。该模块可实现高达3A的连续输出电流(I(OUT))，在宽输入电压(VI(N))范围内具有出色的负载和线路调节。MPM3593降压模块旨在支持0.8V至12V输出电压(V(OUT))，可以通过I(2)C串行接口动态调节。
MPM3593降压模块集成了内部高侧MOSFET (HS-FET)和低侧MOSFET (LSFET)，无需外部肖特基二极管即可实现高效率。该模块提供完整的保护功能，如欠压锁定(UVLO)，过压保护(OVP)，过流保护(OCP)和过温保护。MPM3593降压模块电流模式操作提供了快速的瞬态响应，并简化了环路稳定。该模块采用QFN-41 (6mmx8mm)封装。典型的应用包括工业动力系统、汽车动力系统和电信系统。
宽3.5V至45V工作电压(IN)范围
在V(OUT)≤5V时3A连续输出电流(I(OUT))和在V(OUT)≤5V时2A连续输出电流(I(OUT))
V(IN)≤24V时的12V V(OUT)和V(IN)≤24V时的8V V(OUT)
高效、同步模式模块
电源良好(PG)和故障指示
OVP、OCP和过温保护(OTP)
内部软启动(SS)
通过电阻配置地址
可通过I(2)C接口配置参数
用于永久存储的多页一次性可编程(OTP)存储器
0.8V至12V V(OUT)范围
开关频率(f(S)W)
补偿网络
斜率补偿
使能(EN)阈值
输入UVLO阈值
PG阈值
AAM模式和CCM选择
轻载模式阈值
SCP模式选择
电流限制阈值
OVP模式选择
输入输出OVP阈值
开关转换速率
输出转换率(SS时间，tSS)
同步输入输出选择
相移
低电磁干扰操作的频率抖动
QFN-41 (6mmx8mm)封装
工业动力系统
汽车动力系统
电信系统
