摘要： 一个基于ft2232h的JTAG编程器，由Intel Quartus支持。

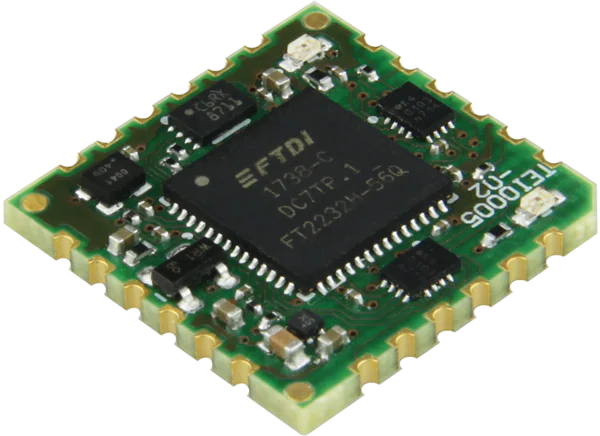

Trenz Electronic TEI0005 FPGA USB-Programmer2 SMD模块是一款基于ft2232h的JTAG编程器，由Intel Quartus支持。表面贴装模块提供一个UART接口和两个I/O引脚，以备将来使用。板载FTDI FT2232H提供USB接口。整个USB协议在芯片上处理，并与USB 2.0高速(480MBps)和全速(12MBps)兼容。两个板载led指示UART和JTAG活动。
Intel Quartus支持(仅JTAG模式)
设计为表面贴装模块
兼容SMT取放组装工艺
通过USB_VBUS轨供电
在标准JEDEC托盘交付选项
17mm × 17mm的外形因素
基于FTDI的FT2232H USB2接口
额外的UART通道可用
活动发光二极管
工业工作温度范围
符合RoHS, REACH和WEEE标准
4.75V至5.25V USB VBUS范围
PCB上最高部分为1mm，模块整体高度最大可达2.4mm
1.2mm PCB厚度
-40℃~ +85℃工作温度范围
