微型商业元件(MCC)汽车级5V ESD二极管的介绍、特性、及应用

MICRO COMMERCIAL COMPONENTS (MCC) MCC ESD二极管

微型商业元件(MCC)汽车级5V ESD二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-12

摘要： 提高可靠性与低电容和侧可湿侧翼。

Micro Commercial Components (MCC)汽车级5V ESD二极管是一种双线双向二极管，旨在保护敏感的汽车系统和数据线。该二极管具有侧可湿侧翼，可实现自动光学检测(AOI)功能，并使制造商能够检测，校正和焊接接头质量和对齐。汽车级5V ESD二极管还具有低箝位电压，0.3pF(典型)结电容和最小泄漏。

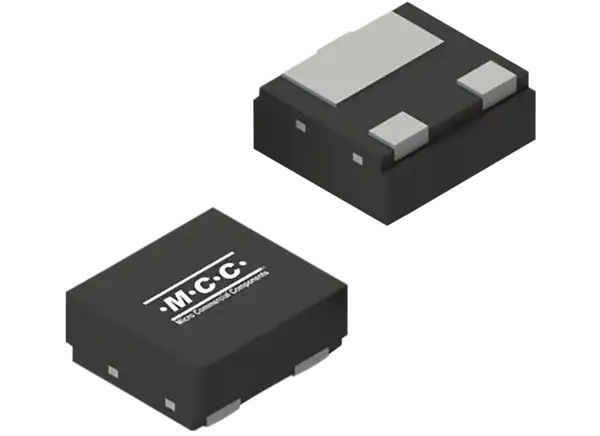

ESDULC5V0PUBWFHE3汽车级5V ESD二极管符合IEC 61000-4-5标准(雷电)。该二极管已通过IEC 61000-4-2 (ESD)抗扰度测试，空气和接触放电额定值为±30kV。汽车级5V ESD二极管采用紧凑而强大的DFN1110-3封装。该二极管用于USB 2.0、USB 3.0、电子设备和HDMI接口。

特性

低箝位电压
超低电容
超低漏电流
0.3pF典型结电容(V(R)=0V, f=1MHz)

6V最小反向击穿电压
AECQ-101合格，可湿翼
水分敏感性等级1

应用程序

USB 2.0:

汽车信息娱乐系统接口
车辆数据传输

HDMI:

汽车多媒体系统中的HDMI接口
汽车高清音视频信号

汽车:

高速接口和控制单元
通信模块

USB 3.0:

汽车连接解决方案中的接口
高速汽车数据传输
