ONSEMI N34TS04

onsemi N34TS04数字输出温度传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-12

摘要： 温度传感器和SPD EEPROM，实现JEDEC TSE2004av DDR4规范。

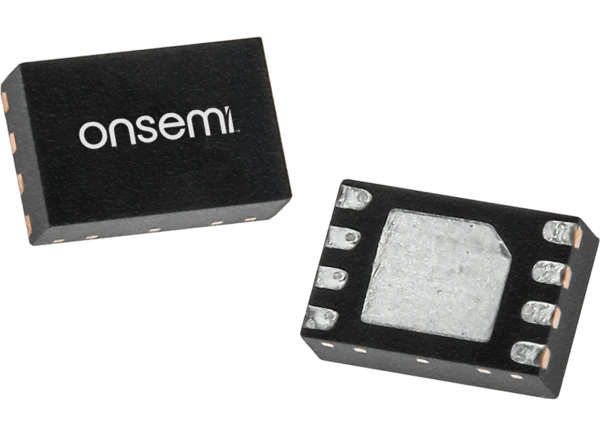

onsemi N34TS04数字输出温度传感器是一种组合温度传感器(TS)和4Kb串行存在检测(SPD) EEPROM，实现JEDEC TSE2004av DDR4规范。TS每秒至少测量10次温度。主机可以通过串行接口检索温度读数，将其与存储在内部寄存器中的高、低和临界触发限制进行比较。超过或低于限制的情况可以在漏极事件引脚上发出信号。

onsemi N34TS04的4Kb内存被划分为两个可单独寻址的2Kb库(在TSE2004av规范中称为SPD页)。每个银行包含两个1Kb的块，可以通过可逆软件写保护(RSWP)命令进行写保护。SPD EEPROM具有16字节宽的写入缓冲区，支持Standard (100kHz)， Fast (400kHz)和Fast- plus (1MHz) I(2)C协议。这些器件的典型应用是DDR4内存模块的热管理和SPD。

特性

JEDEC TSE2004av兼容温度传感器
温度范围-20℃~ 125℃
DDR4 DIMM兼容SPD EEPROM
1.7V至5.5V (SPD EEPROM)和2.2V至5.5V (TS)供电范围
我(2)C / SMBus接口

SCL和SDA输入上的施密特触发器和噪声抑制滤波器
16字节的页写缓冲区
低功耗CMOS技术
2mm × 3mm × 0.75mm TDFN封装和2mm × 3mm × 0.5mm UDFN封装

引脚配置/引脚功能
