摘要： USB5807或USB5806 7/6端口SS/HS USB智能集线器的演示和评估平台。

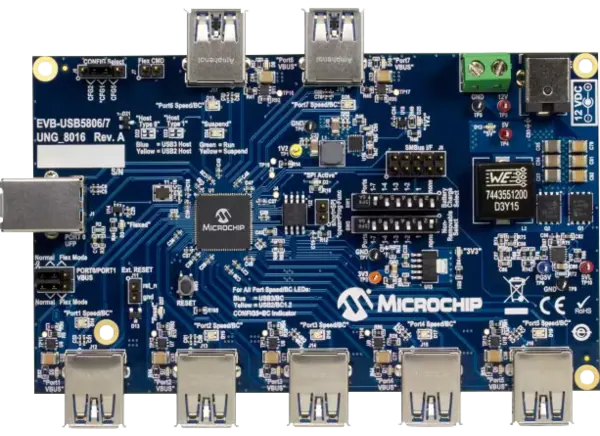

Microchip Technology EVB-USB580x SmartHub评估板是演示和评估平台，提供评估USB5807或USB5806(取决于PCB人口选项)7/6端口SS/HS USB智能集线器的要求和接口选项。符合USB 3.1 (Gen1)规范，EVB-USB5807和EVB-USB5806板支持超速(SS)，高速(HS)，全速(FS)和低速(LS) USB信令，完全覆盖所有定义的USB操作速度。评估平台支持7 / 6个符合USB 2.0和USB 3.1 Gen 1标准的下游端口。
EVB-USB5807和EVB-USB5806平台还支持所有下游端口的电池充电(任何时候最大13A，需要12V, 85W电源)。单板通过内部默认设置进行操作配置，并支持通过SMBus或外部16mbit SPI Flash设备U2进行自定义配置。EVB-USB5807和EVB-USB5806演示与Microsoft Windows 8x, Windows 7, Windows XP, Mac OS X 10.4+和Linux 集线器驱动程序的驱动程序兼容性。
Microchip的FlexConnect, PortSwap, PHYBoost 和VariSense 技术
USB5807/06, 100针QFN rohs兼容封装
USB 3.1 Gen 1兼容(SS、HS、FS、LS操作)
5V兼容USB引脚
自供电的操作
7个下行USB 2.0 / USB 3.1 Gen 1端口用于USB5807选项，6个下行USB 2.0 / USB 3.1 Gen 1端口用于USB5806
所有下游端口支持单个端口电源和过流检测
通过电池充电选择开关SW1 (BC1.2或SE1，每个端口最大2.1A)，所有下游端口都可以为电池充电。
板载SPI Flash用于外部可下载固件
低成本的4层节省空间设计
操作从单一电压(+12.0V，稳压)外部电源
板载25MHz晶体或外部时钟输入
单板载+5.2V, 6A稳压器，基于mcp19035的开关稳压器设计在使用12V, 85W电源时提供高达15A的5.2V
单板载+3.3V, 0.5A稳压器
单板载+1.2V, 2A稳压器
端口电源LED指示灯
蓝色SPI Flash活动LED指示灯
红色复位LED指示灯
绿色LED指示灯适用于5V, 3.3V, 1.2V电源
双色LED USB挂起指示灯(绿色=运行/黄色=挂起)
USB Type-C上游绿色LED充电能力指示灯:3A、1.5A、legacy
每个USB Type-C下行端口上的SMBus电流监视器
与外部工作台电源一起使用的端子座连接器
可移动/不可移动下行端口可配置SW2交换机
符合rohs标准的4层印刷电路板(PCB)
独立USB集线器
笔记本电脑的码头
电脑主板
PC显示器底座
多功能USB 3.1 Gen1外设
