PANJIT PJ20030 LDO稳压器的介绍、特性、及应用

PANJIT PJ20030 LDO稳压器

PANJIT PJ20030 LDO稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-17

摘要： 高精度、低噪声、高速、高psrr和低差CMOS，具有高纹波抑制。

PANJIT PJ20030 Low Dropout (LDO)稳压器是一款高精度、低噪声、高速、高psrr和低Dropout的CMOS线性稳压器，具有高纹波抑制能力。该稳压器由一个最大输出电流折回，取决于输出电压。PJ20030 LDO稳压器具有1.6V至5.5V的输入电压范围，0.8V至3.3V的输出电压范围，300mA的输出电流。该稳压器提供25µA的超低静态电流和170mV (I(OUT)=300mA)的压降电压。

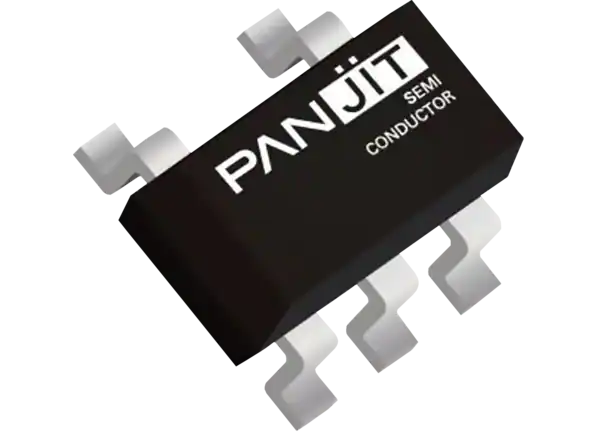

PJ20030 LDO稳压器提供小型DFN1x1-4, SOT23-5和DFN2x2-6封装。该稳压器是Pb，卤素/BFR免费，并符合RoHS标准。典型的应用包括MP3/MP4播放器、手机、无线电话、数码相机、蓝牙、无线手持设备和其他便携式电子设备。

特性

热超载保护
短路保护
快速输出放电

PJ20030A:带输出放电
PJ20030B:无输出放电

可提供小型DFN1x1-4, SOT23-5和DFN2x2-6封装
不含铅和卤素/BFR
通过无铅认证

规范

1.6V至5.5V工作输入电压范围
输出电压范围0.8V至3.3V
输出电流300ma
25µA典型超低静态电流
170mV压降(I(OUT) = 300mA)

PSRR:

在1kHz时75dB, I(OUT) = 20mA

±1%输出电压公差
1µF稳定与陶瓷电容器

应用程序

MP3 / MP4播放器
手机、无线电话和数码相机

蓝牙和无线手机
其他便携式电子设备
