摘要： 功率放大器监测和控制装置，能够监测温度、电流和电压。

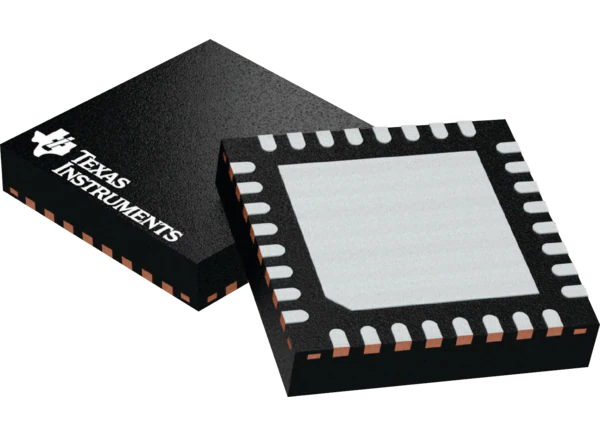

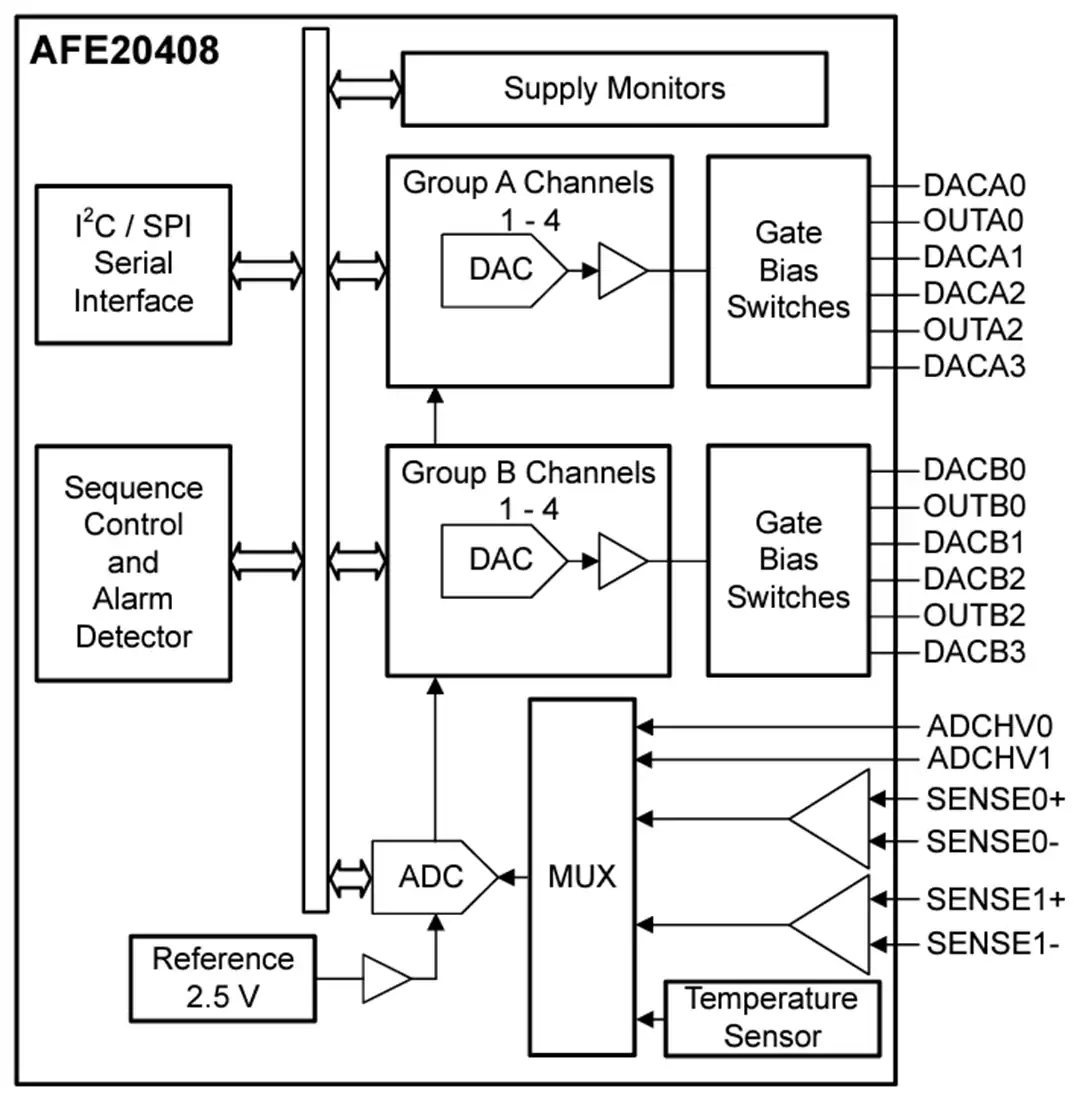

德州仪器AFE20408功率放大器监控和控制器是一款高度集成的功率放大器(PA)监控和控制设备，能够监控温度、电流和电压。AFE20408偏置控制器基于8个具有可编程输出范围的数模转换器(dac)。八个栅极偏置输出通过专用控制引脚接通和关闭。栅极偏置开关设计用于快速响应，并实现正确的功率排序和保护耗尽模式晶体管，如GaAs和GaN。
德州仪器AFE20408监控器是基于一个精确的多通道模数转换器(ADC)。该器件集成了两个高压输入，两个高侧电流检测放大器和一个精确的片上温度传感器。功能集成和宽工作温度范围使AFE20408成为功率放大器的一体化偏置控制电路的绝佳选择。灵活的DAC输出范围和内置测序功能使该器件可用作各种晶体管技术的偏置控制器，如LDMOS, GaAs和GaN。
8个模拟输出
正输出电压:0V ~ 10V
负输出电压:-10V ~ 0V
8个分辨率为1.22mV的单调dac
自动配置输出范围
大电流驱动能力
高容性负载容限
多通道ADC监控器
两个高压外部输入:0V ~ 85V
两个高侧电流检测放大器:高达85V共模范围
局部温度传感器:±2.5℃误差
输出通断控制开关
快速切换时间
低电阻
启动和关闭事件的输出顺序控制
内部2.5V基准
SPI和I(2)C接口具有1.65V至3.6V工作
SPI: 4线接口
I(2)C: 16个目标地址
-40℃~ +125℃指定温度范围
-55℃~ +150℃工作温度范围
雷达
电子战
软件定义无线电
导引头前端
