德州仪器IWRL6432工业毫米波雷达传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-17

摘要： 基于FMCW雷达技术，能够在57GHz到63.9GHz频段工作。

德州仪器IWRL6432工业毫米波雷达传感器是基于FMCW雷达技术的集成单芯片毫米波传感器。这些传感器工作在57GHz至63.9GHz频段，具有7GHz连续带宽，并分为四个功率域。这些雷达传感器支持多种低功耗模式，如空闲和深度睡眠模式。IWRL6432传感器分为RF/Analog子系统、FECSS(前端控制器子系统)、APPSS(应用子系统)和HWA(硬件加速器)四个功率域。典型的应用包括楼宇/工厂自动化、商业/住宅安全、个人电子产品、存在/运动检测以及人机界面的手势检测/识别。

特性

FMCW收发器:

集成锁相环，发射器，接收器，基带和ADC
57GHz到64GHz的覆盖范围，7GHz连续带宽
3个接收通道和2个发送通道
射程通常可达25米
每Tx 11dBm典型输出功率
11dB典型噪声系数
-89dBc/Hz 1MHz时的典型相位噪声
FMCW操作
5MHz中频带宽和real-only Rx通道
基于分数n锁相环的超精确啁啾发动机
每个发射机二进制移相器

处理元素:

Arm M4F内核，单精度FPU (160MHz)
TI雷达硬件加速器(HWA 1.2)用于FFT，对数量级和CFAR操作(80MHz)

支持多种低功耗模式:

空闲模式
深度睡眠模式

电源管理:

支持1.8V和3.3V IO
内置LDO网络，增强PSRR
bom优化和功耗优化模式
一个或两个电源轨1.8V IO模式，两个或三个电源轨3.3V IO模式
内置校准和自检
内置固件(ROM)
独立的片上校准系统

主机接口:

UART
CAN-FD
SPI
雷达数据接口(RDIF)用于原始ADC样本捕获

用户应用程序可使用的其他接口:

QSPI
我(2)C
JTAG
GPIOs
脉宽调制接口

内存:

1MB片上RAM
雷达立方体可配置L3共享内存
数据和代码RAM (512/640/768KB)

符合功能安全的目标:

开发功能安全应用
硬件完整性达到SIL-2目标

FCCSP封装具有12 x 12 BGA栅格，102 BGA球，封装尺寸为6.45mm x 6.45mm
时钟来源:

主时钟用40MHz晶体
支持外部驱动时钟(方形/正弦)在40MHz
32kHz内部振荡器，用于低功耗操作

-40℃~ 105℃工作结温范围

应用程序

自动化门/门
运动检测器
占用检测/人员跟踪/人员计数
视频门铃
IP网络摄像机
恒温器
空调
冰箱和冰柜
真空机器人
草坪上发

家庭影院
个人电脑/笔记本电脑
便携式电子设备
电视
平板电脑
耳机
Smartwatches
游戏
家庭影院和娱乐

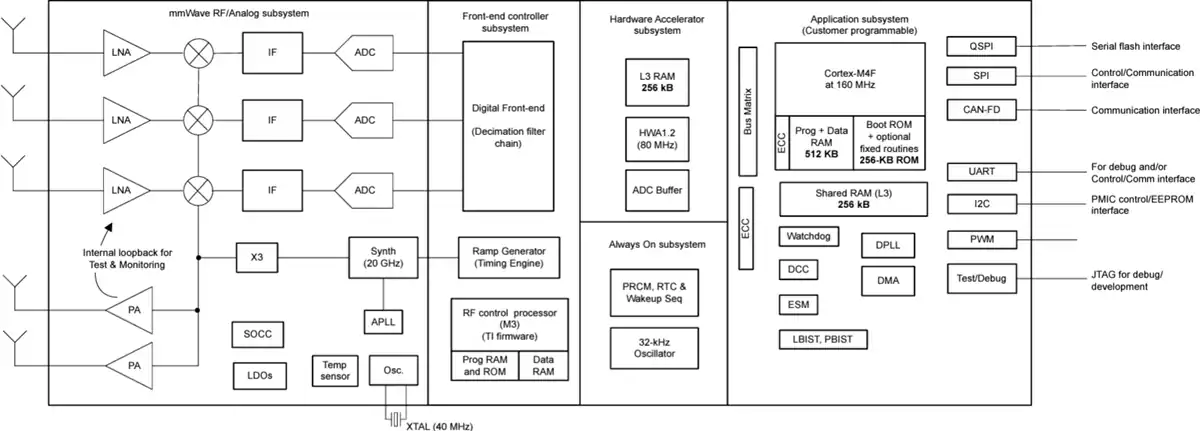

框图
