摘要： 5.5V负载开关设计用于高达2A的应用。

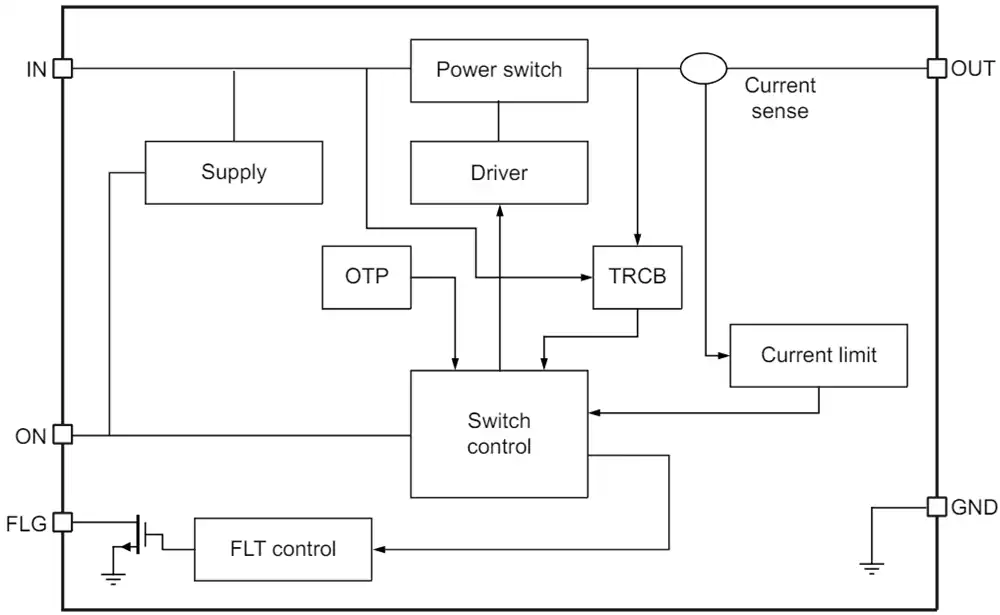

Nexperia NPS4001和NPS4069 55毫欧负载开关是5.5V负载开关，设计用于最高2A的应用。Nexperia开关使用恒流模式保持恒流输出，当负载超过电流限制或短路时激活。此外，该器件具有内部电压比较器，当输出电压超过输入电压时，通过禁用开关来保护输入端的器件。FLG引脚信号过流，过温和反向电压与一个有效的低输出。
2.5V ~ 5.5V输入工作电压范围(V(IN))
1.5A NPS4069额定电流(I(MAX))
NPS4001额定电流(I(MAX))
ON电阻(R(DS(ON)))
V(IN) = 5.5V: 55毫欧(典型)
V(IN) = 3.6V: 65毫欧(典型)
V(IN) = 2.5V: 80毫欧(典型)
电流限制期间的恒流
禁用时没有主体二极管(从引脚OUT到引脚IN没有电流路径)
有源反向电压保护
内置软启动
UL 62368认证

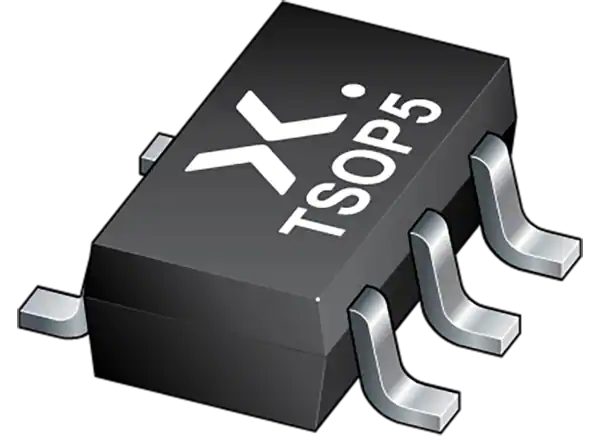

SOT753 (TSOP5)封装
防静电保护
HBM: ANSI/ESDA/JEDEC JS-001 2级超过2000V
CDM: ANSI/ESDA/JEDEC JS-002级C2a超过500V
IEC 61000-4-2接触放电8000V
IEC 61000-4-2气隙放电15000V
-40°C ~ +125°C
USB端口/集线器、笔记本电脑、坞站和台式机
机顶盒
高清电视
光插座保护
限流电路
