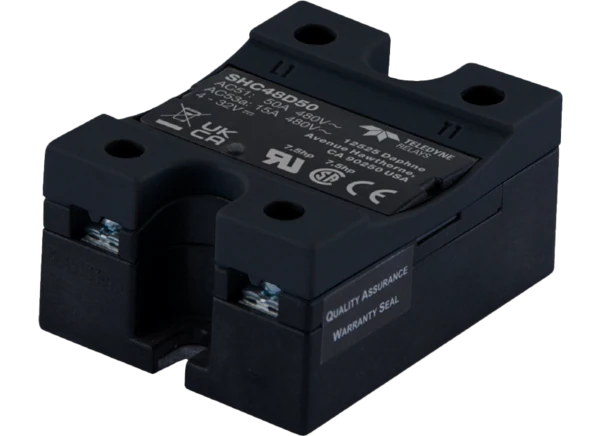

TELEDYNE RELAYS SHCDC

电视继电器SHCDC直流开关固态继电器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 具有低功耗输出MOSFET和高开关频率。

SHCDC直流开关固态继电器(SSRs)具有低功耗输出MOSFET和高开关频率，适用于需要快速开关响应时间的应用。ssr提供一个LED指示灯，以可视化控制电压存在的状态。SHCDC系列还提供夹式IP20保护罩和自抬式端子。ssr提供快速的ON/OFF开关响应时间和4V(DC)至32V(DC)控制电压范围。Teledyne Relays SHCDC直流开关ssr符合RoHS标准，适用于各种开关应用，包括直流加热器，电池充电站，电机控制，电信，工业自动化等。

特性

低功耗输出MOSFET
高输出额定电流
高开关频率
高隔离等级
LED指示灯控制存在

自升式终端
夹式ip20防护盖
外壳无成型质量
快速响应时间切换开/关
通过无铅认证

应用程序

直流加热器
电磁阀
测试设备
电池充电站

直流电机控制
照明控制
电信
工业自动化

规范

4V(DC) ~ 32V(DC)控制电压范围
1.2V(DC)降电压
32V(DC)最大反向额定电压
1000Hz最大开关频率
小于16mA(DC)额定输入电流

10A至100A最大工作电流范围
60V(DC)至500V(DC)最大输出电压范围
0.1mA(直流)漏电流
工作温度范围-20℃~ +80℃
存储温度范围-40℃~ +100℃

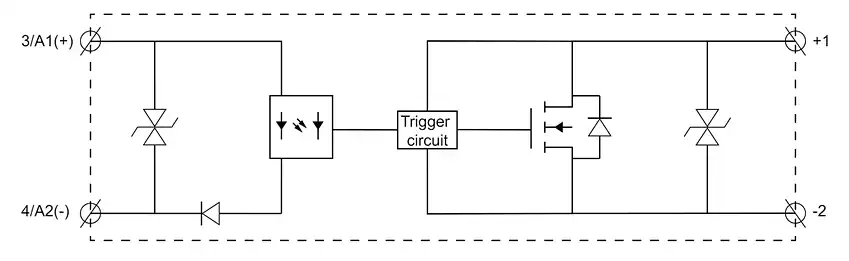

功能图

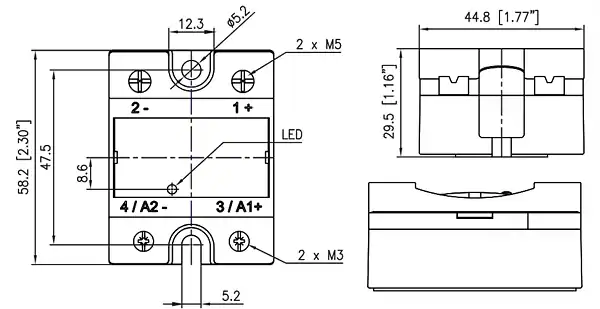

尺寸(毫米)
