TEXAS INSTRUMENTS DRV8235EVM

DRV8235EVM驱动评估模块(EVM)的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 该模块可以轻松评估DRV8235，一个集成的电机驱动器。

德州仪器DRV8235EVM驱动评估模块(EVM)可以轻松评估DRV8235设备。评估模块已配置并编程为开箱即用，并立即开始旋转电机。DRV8235是一个集成的电机驱动器，具有n通道h桥，电荷泵，电流检测输出，电流调节和保护电路。DRV8235集成了失速检测、速度调节和电压调节。电荷泵集成了所有电容器，并允许100%占空比操作。评估模块附有GUI，便于控制电机驱动器。

特性

4.5V至38V操作电机供电范围
输出电流峰值4A，有效值2A

板载EZ-FET lite调试器，用于通过USB进行MCU编程
支持1.8V、3.3V、5V逻辑输入

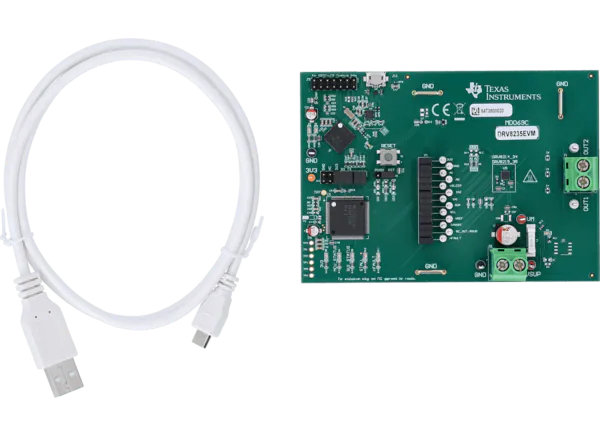

包内容

DRV8235EVM评估模块
3英尺白色USB-A到Micro-USB电缆

应用程序

有刷直流电机，电磁阀，继电器驱动
真空机器人
水表和煤气表
电子智能锁
电子和机器人玩具

输液泵和其他便携式医疗设备
电动牙刷
便携式打印机
销售点(POS)设备
其他电池供电的直流电机应用

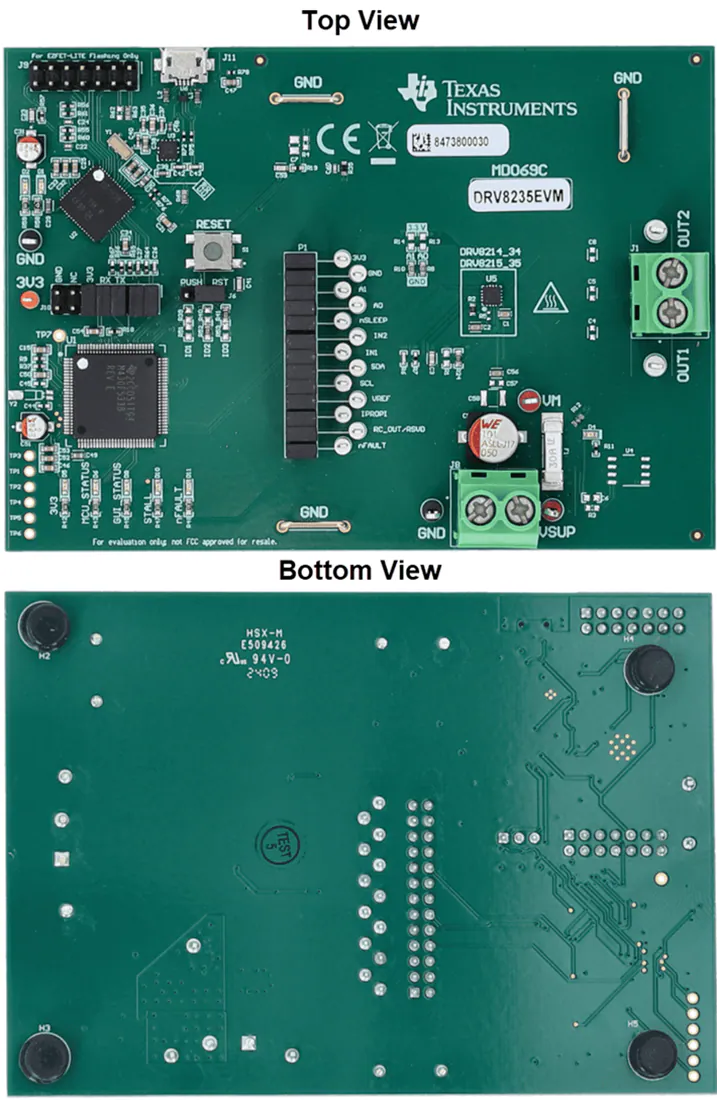

板布局
