德州仪器ESDS452/ESDS452- q1双向ESD和TVS二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 额定可驱散超过IEC 61000-4-2规定的最大水平的ESD冲击。

德州仪器ESDS452/ESDS452- q1 5.5V双向ESD和TVS二极管的额定功耗超过IEC 61000-4-2国际标准(±30kV触点，±30kV气隙)规定的最高水平。该器件可以钳住8/20µs浪涌，峰值脉冲电流高达18A，符合IEC 61000-4-5标准。此外，二极管在正负方向的低箝位电压可以帮助防止下游电路在ESD或浪涌事件期间暴露于大电压和大电流中。这种保护在需要高鲁棒性和可靠性的工业系统中至关重要。

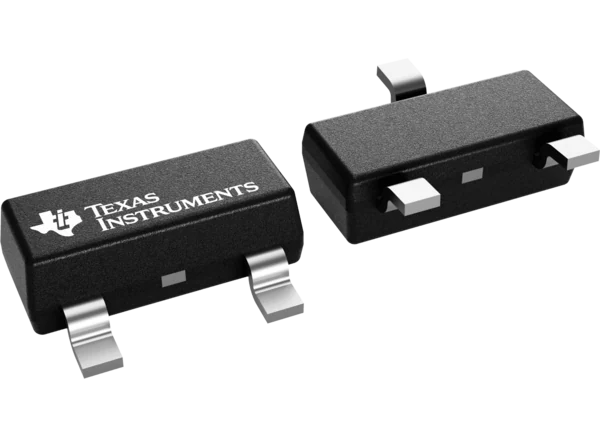

ESDS452/ESDS452- q1采用带铅SOT-23 (DBZ)封装。德州仪器ESDS452-Q1器件符合AEC-Q100汽车应用标准。

特性

IEC 61000-4-5 18A浪涌保护(8/20µs)
IEC 61000-4-2 ESD保护

±30kV接触放电
±30kV气隙放电

工作电压5.5V
超低漏电流1nA(典型)
I/O电容3pF(典型)

双向极性，支持正、负电压波动
2-ch器件提供完整的ESD/浪涌保护与单个组件
体积小，含铅SOT-23可实现低成本自动光学检测(AOI)

应用程序

终端设备

工厂自动化与控制
楼宇自动化
电网基础设施
暖通空调系统
储能系统

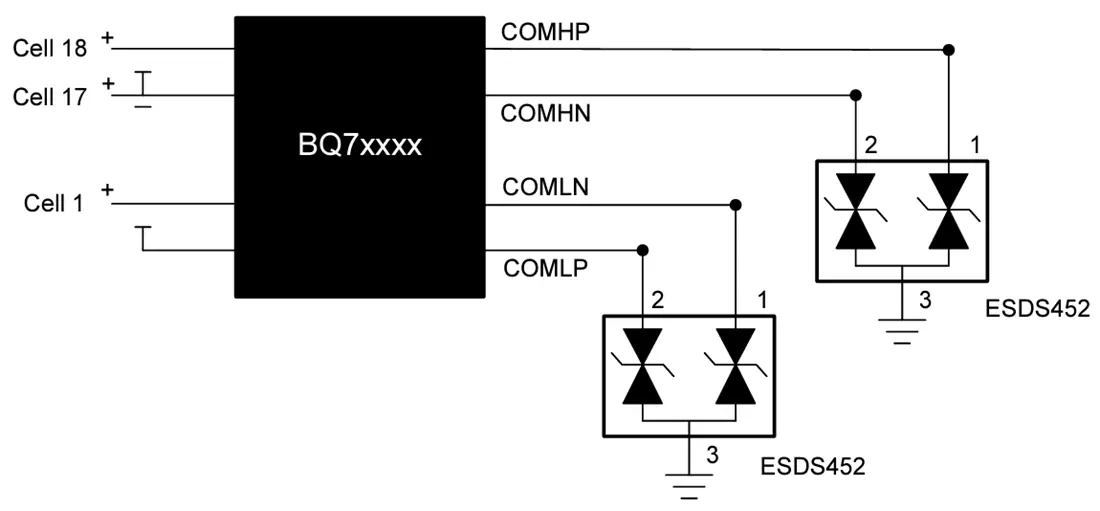

BMS的典型应用
