摘要： 紧凑的两级放大器，提供37.4dBm (5.5W)的功率和16.5dB的增益。

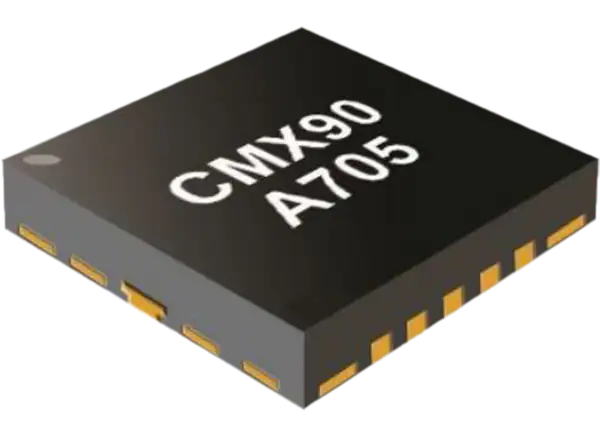

CML Micro CMX90A705 5.5W ka波段GaN功率放大器是紧凑型两级放大器，可提供37.4dBm (5.5W)功率和16.5dB增益。CML microcmx90a705放大器适用于卫星通信终端的驱动级和末级。RF端口匹配50欧姆，在输入和输出处集成了直流阻塞电容器。PCB包括去耦电容调制信号，如QPSK。放大器采用0.15µm栅长GaN-on-SiC工艺，封装在一个小的4mm x 4mm空腔QFN中，以实现高效的热管理。
频率范围27.5GHz ~ 31GHz
饱和输出功率37.4dBm
小信号增益16.5dB
RF端口匹配50欧姆，直流阻塞
在30dBm时，ACPR优于-28dBc
P(SAT)时功率增加效率22%
Dual-side偏压
直流偏压100mA +27.5V
大容量商用卫星通信终端
电信
住宅卫星互联网
商业V(坐)
