德州仪器TMAG3001 3D霍尔效应传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 该设备在X、Y和Z轴上集成了三个独立的霍尔效应传感器。

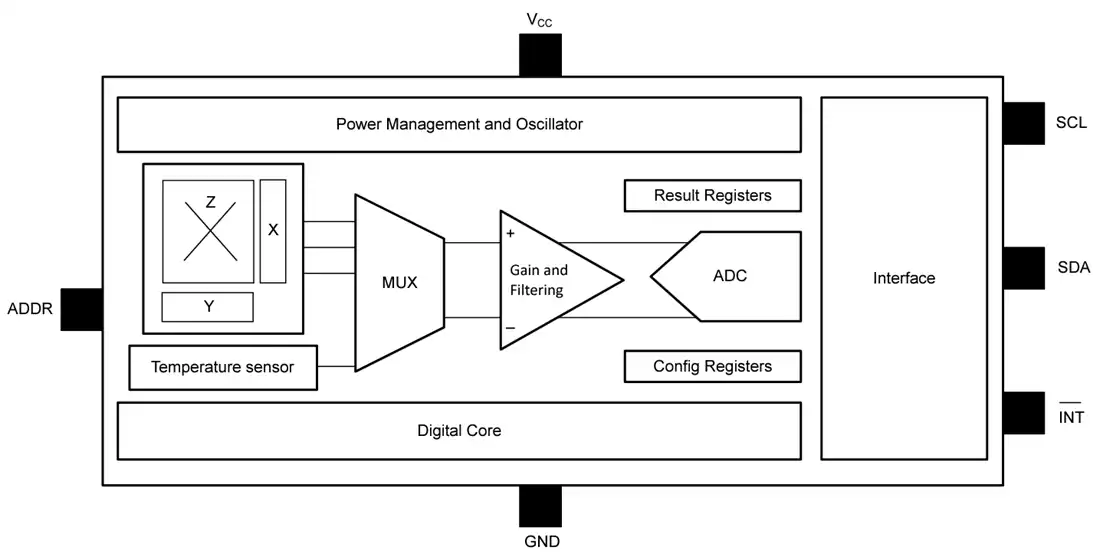

德州仪器TMAG3001 3D霍尔效应传感器专为各种工业和个人电子应用而设计。该设备在X、Y和Z轴上集成了三个独立的霍尔效应传感器。精确的模拟信号链和集成的12位ADC将测量的模拟磁场值数字化。在支持多个工作V(CC)范围的同时，I(2)C接口允许与低压微控制器进行无缝数据通信。

TMAG3001可以通过I(2)C接口配置磁轴和温度测量的任何组合。此外，该设备可以配置为各种电源选项(包括唤醒和睡眠模式)。这些选项允许设计人员根据用户的系统级需求优化系统功耗。多个I(2)C读帧和传感器转换方案有助于优化精度和吞吐量。一个专用的INT引脚可以在睡眠模式和低功率唤醒期间充当系统中断。微控制器也可以用来触发一个新的传感器转换。该设备还具有可配置的低功耗开关模式，用于磁力或角度测量。

集成角度计算引擎(CORDIC)为离轴角度和轴上测量拓扑提供完整的360°角度位置信息。角度计算使用两个用户选择的磁轴执行。该装置具有偏移校正和磁性，以减轻系统机械误差源的影响。

德州仪器TMAG3001具有一个ADDR引脚，可用于具有四个不同的I(2)C地址。每个部分都可以配置为在系统校准期间选择适合组件放置和磁铁强度的两个磁场范围之一。该器件在-40°C至125°C的宽环境温度范围内性能稳定。
