京瓷AVX 9169000线对板卡边缘连接器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 具有IDC触点，用于终止连接器和压缩触点的电线。

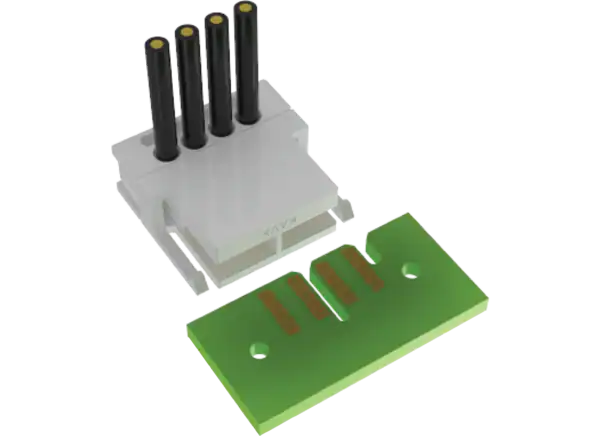

KYOCERA AVX 916.9 -000线对板(WTB)卡边缘连接器具有绝缘位移触点(IDC)，用于终止连接器和压缩触点的电线，确保与配套板的可靠连接。这些连接器可从2到10个位置，用于28AWG至22AWG的固体或绞合，间距为2.5mm。独特的WTB连接采用两种成熟的技术:卡边(压缩接触)和IDC，无需焊接即可实现。这些9169000连接器具有优异的电气和机械性能，在恶劣环境中提供高完整性的连接。KYOCERA AVX 916.9 -000连接器适用于汽车和交通照明，固态照明和工业应用。

特性

独特的WTB连接，无需焊接

卡边(压缩接触)
国际数据公司(IDC)

优异的电气和机械性能
线侧可靠的冷焊/气密IDC连接
易于安装和板锁定功能

应用程序

汽车及交通照明
固态照明

工业
消费者/白色家电

规范

额定电流

2到6个位置3A
7到10个位置2A

100V(交流)额定电压
2到10个位置
28AWG至22AWG线材范围

PA66, UL 94V-0绝缘子材料
铜合金接触材料
镀金或可选镀锡
10次循环耐久性
工作温度范围-40℃~ +130℃
-40℃~ +60℃存储温度范围
