Qorvo QPA0708T GaN功率放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 采用Qorvo的0.25µm GaN-on-SiC工艺制造，并安装在高导热片上。

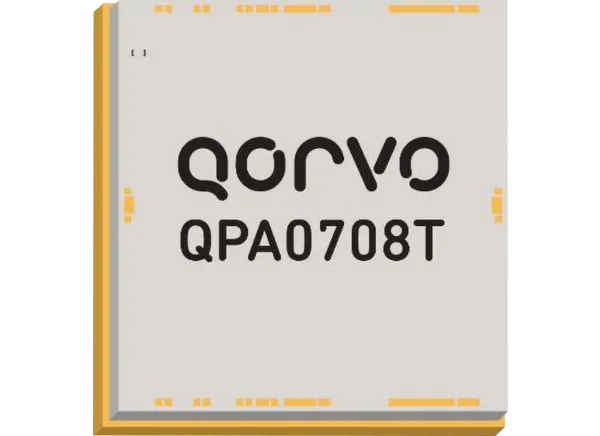

Qorvo QPA0708T GaN功率放大器是一款60W功率放大器，采用Qorvo的0.25µm GaN-on- sic工艺(QGaN25)制造，安装在高导热标签上。该放大器工作在7.9GHz和8.4GHz之间，小信号增益为36dB，线性功率为32W，互调失真产品为-25dBc，饱和输出功率为72W，加电效率为49.3%。为了简化系统集成，QPA0708T与50欧姆完全匹配，RF输入端口上的直流短路，RF输出端口上的集成直流阻塞帽。QPA0708T芯片在晶圆上经过100%直流和射频测试，以确保符合电气规范。Qorvo QPA0708T GaN功率放大器非常适合支持卫星通信。

特性

7.9GHz到8.4GHz的频率范围
P(SAT) (P(IN) = 18dBm)
49.3% PAE (P(IN) = 18dBm)
30.6dB功率增益(P(IN) = 18dBm)
-25dBc IMD3在42dBm/tone
36dB小信号增益
最大功耗100W

偏见

漏极电流(I(DQ))
26V典型漏极电压(V(D))

-40℃~ +85℃工作温度范围
5.817mm x 6.172mm x 0.254mm标签尺寸
无铅，无卤，无锑，符合RoHS标准
应用包括卫星通信
