摘要： 前端模块提供集成的Wi-Fi 7 (802.11be)系统解决方案。

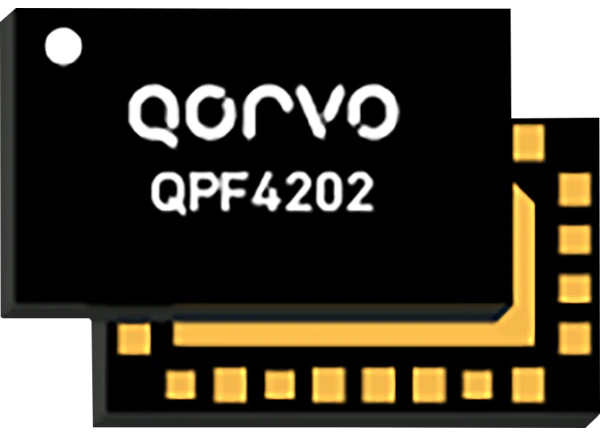

Qorvo QPF4202 2GHz Wi-Fi 7中功率非线性前端模块提供集成的Wi-Fi 7 (802.11be)系统解决方案。QPF4202具有小尺寸和集成匹配，最大限度地减少了应用程序中的布局面积。
Qorvo QPF4202 FEM针对5V供电电压优化了PA，最大限度地降低了功耗，使使用数字预失真的系统能够实现最高的线性输出功率和射频链的领先吞吐量。集成了射频输出耦合器，用于DPD反馈训练。备选的路由反馈包括低损耗。对于功率控制，提供了宽范围的恒斜率电压对数功率检测器用于应用反馈。该模块由一个打开和关闭的状态组成，这可以减少材料清单或提供一个最小化电流消耗的选项。
QPF4202集成了一个2.4GHz功率放大器(PA)、一个可旁路低噪声放大器(LNA)和一个单极双掷开关(SP2T)到一个器件中。
P(SAT) = +30dBm
纠正DEVM1
P(OUT) = +19dBm MCS13 EHT20 -47dB动态EVM
P(OUT) = +20.5dBm MCS11 HE20 -43dB动态EVM
P(OUT) = +23dBm MCS8 VHT20 -35dB动态EVM
P(OUT) = +24dBm MCS7 HT20 -30dB动态EVM
P(OUT) = +24.5dBm符合MCS0 HT20频谱掩码
直流功率= 1.1W +24.5dBm
31dB Tx增益
1.6dB / 3.2dB噪声系数
在Rx路径上的5GHz到7GHz抑制大于15dB
集成射频耦合器和直流对数功率检测器
访问点
无线路由器
住宅网关
客户端设备
物联网
