摘要： 包含一个具有异步清除(CLR)输入和and门控串行输入的8位移位寄存器。

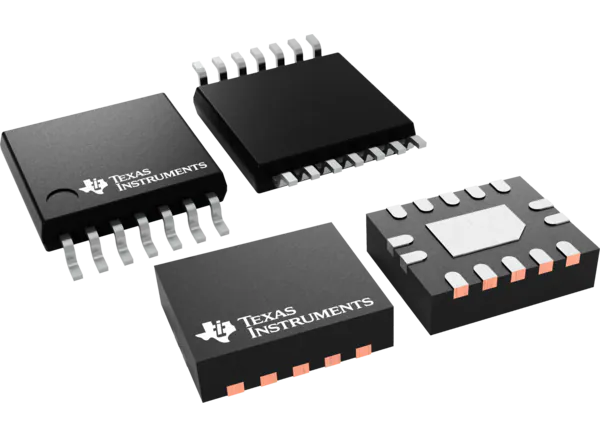

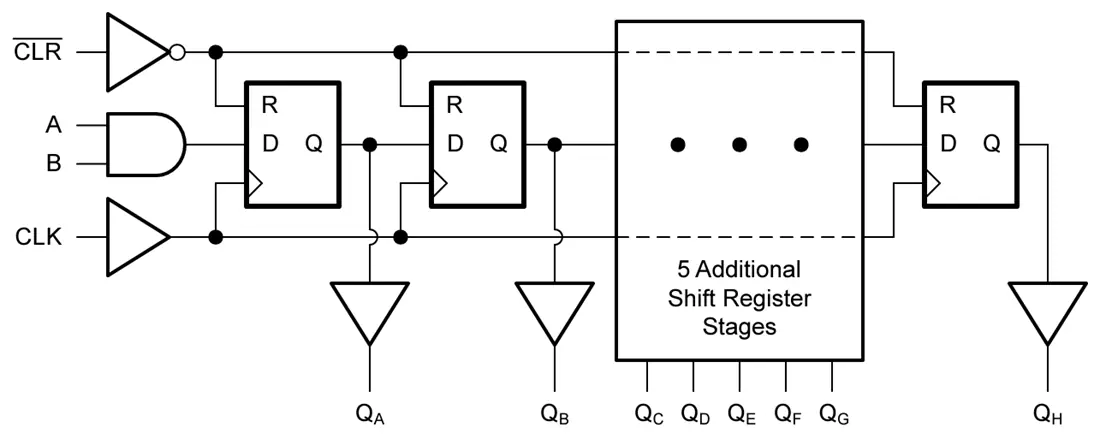

SN74LV8T164/SN74LV8T164- q1并行负载移位寄存器包含一个8位移位寄存器，具有异步清除(CLR)输入和and门控串行输入。门控串行(A和B)输入允许对传入数据进行完全控制。任何一个输入端的低电平抑制新的数据输入，并在下一个时钟(CLK)脉冲时将第一个触发器重置为低电平。高级输入启用另一个输入，确定第一个触发器的状态。当CLK为低或高时，串行输入的数据可以改变，只要满足最小设置时间要求。时钟发生在CLK的低级到高级转换上。
输入端设计了降阈值电路，当电源电压大于输入电压时支持上移。当输入电压大于电源电压时，5V容限输入引脚也能进行下平移。输出电平始终参考电源电压(V(CC))，支持1.8V, 2.5V, 3.3V和5V CMOS电平。德州仪器SN74LV8T164-Q1器件符合AEC-Q100汽车应用标准。
具有已知上电状态的锁存逻辑提供一致的启动行为
宽工作范围1.65V至5.5V
5.5V容限输入引脚
单电源电压转换器(参考LVxT增强输入电压)
了翻译
1.2V ~ 1.8V
1.5V ~ 2.5V
1.8V ~ 3.3V
3.3V至5.0V
下来翻译
5.0V, 3.3V, 2.5V至1.8V
5.0V, 3.3V至2.5V
5.0V至3.3V
高达150Mbps与5V或3.3V VCC
支持标准功能引脚
每个JESD 17的锁存性能超过250mA
数字标牌
控制指示灯LED
增加微控制器的输出数量
