摘要： 该设备包含一个8位的SIPO移位寄存器，它提供一个8位的d型存储寄存器。

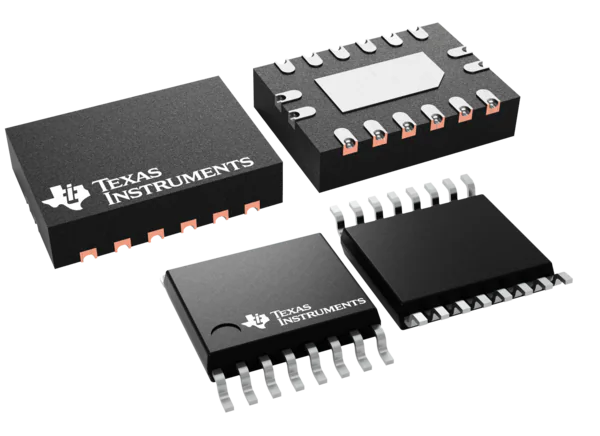

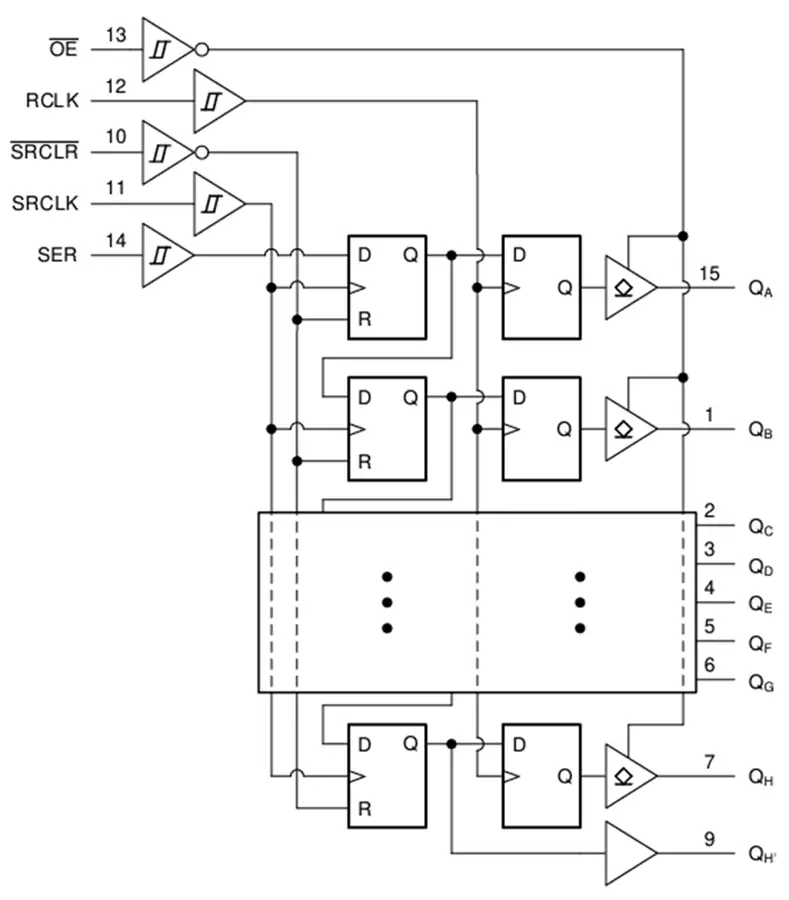

德州仪器SN74LV8T596/SN74LV8T596- q1 8位串行负载移位寄存器包含一个8位串行进并行出(SIPO)移位寄存器，该寄存器提供一个8位d型存储寄存器。所有输入包括施密特触发器，消除了由于慢边或噪声输入信号而导致的任何错误数据输出。存储寄存器具有并行的开漏输出。为存储寄存器和移位寄存器提供了单独的时钟。移位寄存器具有直接覆盖清除(SRCLR)输入，串行(SER)输入和串行输出(QH’)用于级联。当输出使能(OE)输入高时，输出处于高阻抗状态。OE输入的操作不会影响内部寄存器数据。
输入端设计了降阈值电路，当电源电压大于输入电压时支持上移。当输入电压大于电源电压时，5V容限输入引脚也能进行下平移。输出电平始终参考电源电压(V(CC))，支持1.8V, 2.5V, 3.3V和5V CMOS电平。德州仪器SN74LV8T596-Q1器件符合AEC-Q100汽车应用标准。
具有已知上电状态的锁存逻辑提供一致的启动行为
宽工作范围1.65V至5.5V
5.5V容限输入引脚
支持标准功能引脚
每个JESD 17的锁存性能超过250mA
lvxt增强输入与开路漏极输出相结合，提供最大的电压转换灵活性
超过6.67Mbps的操作，(RPU = 1k欧姆，CL = 30pF)
用1.8V电源从1.2V转换到5V
从5V到0.8V甚至更低的转换与任何有效的电源
数字标牌
控制指示灯LED
增加微控制器的输出数量
