AAEON UP UP extreme i14开发板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-06-26

摘要： 提供集成计算与英特尔酷睿 Ultra处理器平台。

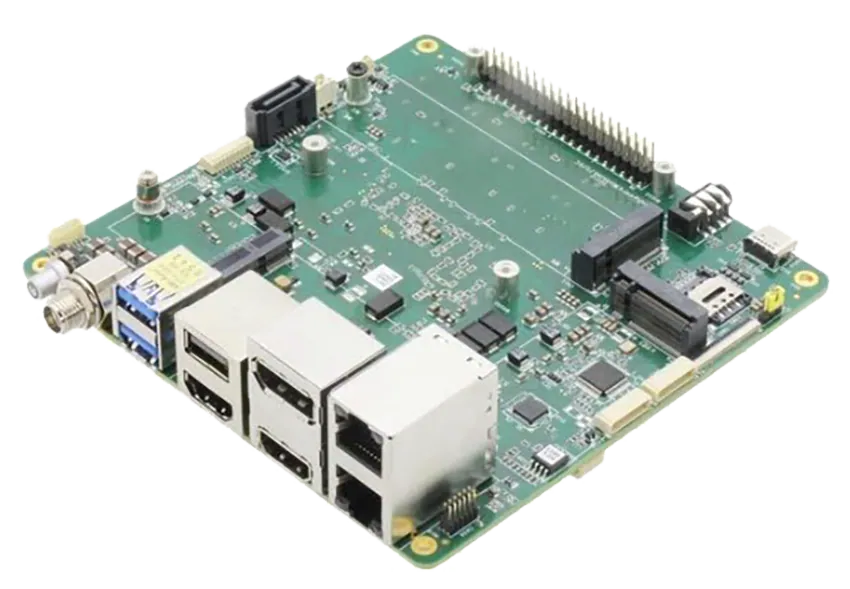

AAEON UP UP Xtreme i14开发板利用英特尔酷睿 Ultra处理器平台(前身为Meteor Lake)提供的集成计算方面的重大进步。UP Xtreme i14为用户在不同市场开发AI应用程序提供了更大的潜力。高性能CPU核心架构和板载LPDDR5使其能够轻松执行繁重的任务负载和处理实时数据。该芯片的集成CPU、GPU和NPU为先进的工业机器人、无摩擦零售和智能医疗保健提供高达32倍的TOPS。通过CPU频率缩放的功率限制可以在运行期间保持主板CPU温度和电压的稳定性。

4个M.2 key支持安装Wi-Fi、5G和AI加速模块。大量适合各种嵌入式市场的接口，包括40针GPIO，多个LAN/USB端口和串行端口头，为开发先进的AMR和无摩擦零售解决方案提供必要的外设支持。此外，广泛的9V(DC)至36V(DC)电源输入范围有助于板在工业控制设置中的部署。

AAEON UP Xtreme i14通过高质量的显示输出捕获和处理视觉数据。该板的双MIPI摄像头支持为实时边缘处理提供高分辨率图像采集。通过USB Type-C 共有两个HDMI 2.1端口，DP 2.1端口和一个DP 1.4端口，可在60Hz下实现8K分辨率。开发板利用英特尔 Arc 图形为人工智能辅助医疗成像、智能零售标牌和POS解决方案提供清晰的成像。

特性

英特尔酷睿超5/7处理器
板载双通道lpddr56400，最大64GB
多达4倍的同时显示
222280 M-Key
1x M.2 3052 B-Key (5G)
1x m . 22230 E-Key (Wi-Fi/BT)

1x2.5 GbE, 1xgbe
USB 3.2 Gen 2 (2x Type A, 1x Type C)
板载TPM 2.0
宽9V(DC)到36V(DC)输入
CE/FCC A级认证
符合RoHS和REACH标准

应用程序

先进工业机器人
无摩擦的零售
智能医疗

规范

处理器的选择

Intel酷睿Ultra 5处理器125H (18M缓存，高达4.50GHz)
Intel酷睿Ultra 7处理器155H (24M缓存，最高4.80GHz)

英特尔Arc图形
高达64GB板载LPDDR5(双通道)内存
存储

222280 M-Key
1x SATA 6Gb/s

I / O

2倍HDMI 2.1
1x DP 2.1
1x DP 1.4通过USB Type-C
1x音频插孔(Mic-in+Line-out)
2个RS-232/422/485 10针头

1x MIPI-CSI摄像头通过61针FPC连接器
USB

2个USB 2.0(来自1个10针头)
1个USB 2.0 Type-A
2x USB 3.2 Gen 2 Type-A
1x USB 3.2 Gen 2 Type-C

扩张

1x 40针GPIO
1个m . 2230 E-Key(1个PCIe Gen 3, USB 2.0)
2 M.2 2280 M-Key (4x PCIe Gen 4)
1个M.2 3052 B-Key(1个PCIe Gen 3, 1个USB 3.2 Gen 2)带Nano SIM卡插槽(USB 3.0)
1x SATA 6Gb/s

显示接口

2倍HDMI 2.1
1x DP 2.1
1x DP 1.4通过USB Type-C

以太网

1x 2.5GbE(通过Intel以太网控制器I226-IT)
1gbe (Intel Ethernet Connection I219)

板载TPM 2.0安全性
实时时钟(RTC)
操作系统支持

Windows 10/11(64位)
Ubuntu 22.04/Kernel 6.5及以上版本

权力

9V(DC)到36V(DC)输入(可锁定插头)
AT/ATX(默认为ATX)供电类型
67W ~ 80W典型功耗范围

120.35毫米x 122.5毫米(4.74“x 4.82”)尺寸
0°C至+60°C工作温度范围，带冷却器，0.5m/s气流
