摘要： 优化的2线和3线配置可过滤交流电源线上高达600VAC的EMI噪声。

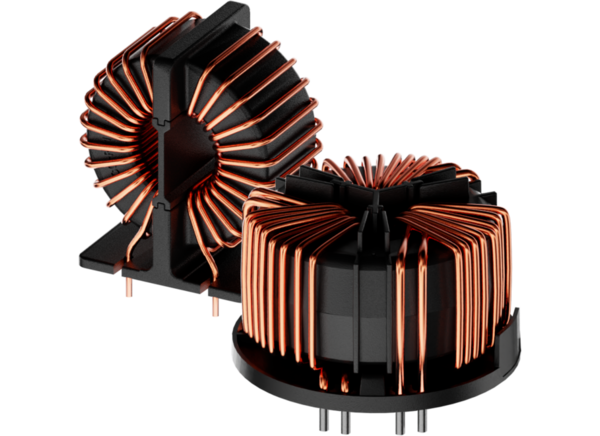

沙夫纳RT系列N电流补偿EMC/RFI扼流圈经过优化，可过滤高达600V(AC)的交流电源线上的EMI噪声。扼流圈在水平和垂直PCB安装类型中具有2线和3线配置，用于应用灵活性。RT系列N还为强制和对流冷却提供了一个开放的结构，具有坚固的饱和和热行为。该扼流圈具有集成的纳米晶核心，可在10kHz下实现高性能，并具有简单的引脚输出，便于PCB设计。沙夫纳RT系列N电流补偿EMC/RFI扼流圈符合RoHS标准，适用于各种应用，包括中型功率范围驱动器的AC/DC滤波、光伏(PV)逆变器、快速充电器、电动汽车(EV)充电站、不间断电源(UPS)、开关模式电源(SMPS)等。

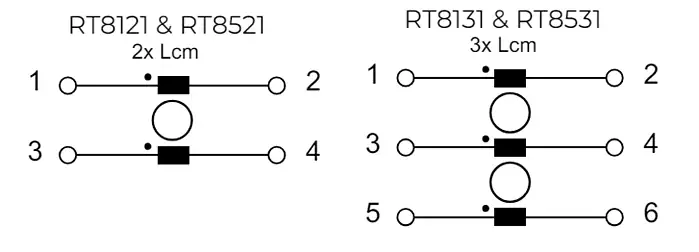

2线和3线配置
水平和垂直PCB安装类型
坚固的饱和和热性能
开放式结构用于强制和对流冷却
直接引脚，易于PCB设计
纳米晶核心的高性能在10kHz
低漏磁通
优良的绕组绝缘
EIS E332676符合UL 146
体积小巧，重量轻
通过无铅认证
电子设备
AC / DC过滤
中等功率范围的驱动器
光伏逆变器
快速充电器
电动汽车充电
联合包裹
smp
具有低泄漏电流噪声或提高抗电网干扰能力的滤波器
自动化
工业LED照明
通讯设备
医疗和实验室设备
转换器
25A至63A额定电流范围+60°C
直流至400Hz工作频率
爬电和间隙距离
≥3.5mm线圈(2线)
≥3mm线圈铁芯(2线)
≥6.3mm线圈(3线)
≥5.5mm线圈芯(3线)
3kV(交流)高电位试验电压
3mH至13mH额定电感范围
300V(AC)、450V(DC)工作电压(2线)
600V(AC)工作电压(3线)
III类过电压
40/125/56气候类别
UL 94V-0可燃性等级
-40°C至+125°C工作/存储温度范围
