摘要： MicroSiP电源模块封装中的小型、灵活、同步降压DC-DC转换器。

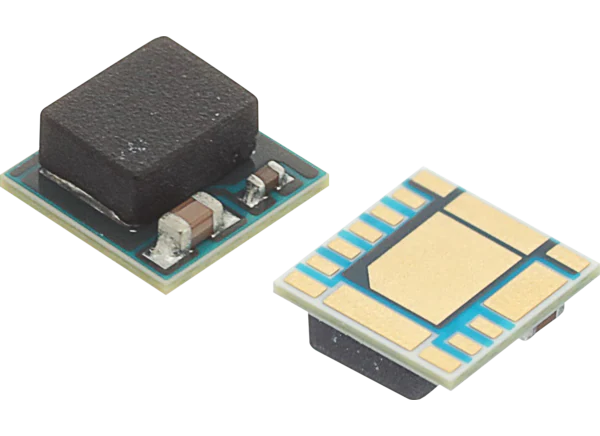

德州仪器tpsm8438208a同步SWIFT 降压电源模块是一款高效、小巧、灵活的同步降压DC-DC转换器，采用MicroSiP电源模块封装，易于使用。该模块工作高达18V输入与固定频率，是电阻可调的系统设计师。嵌入式IC内部补偿，减少了外部元件和设计尺寸。集成的高频电容降低了交换节点的瞬态峰值。
德州仪器TPSM843820模块采用内部补偿，固定频率先进的电流模式控制。该器件可以在高达2.2MHz的开关频率下提供高效率。固定频率控制器可以从500kHz到2.2MHz工作，并使用SYNC引脚同步到外部时钟。其他功能包括高精度基准电压，可选软启动时间，单调启动到预偏输出，可选电流限制，通过EN引脚可调UVLO，以及全套故障保护。
固定频率，内部补偿先进电流模式(ACM)控制
小尺寸3.5mm × 3.5mm × 1.6mm, 15引脚DFM封装MicroSiP电源模块
高效，集成25毫欧和6.5毫欧 mosfet，电感和基本无源
输入电压范围4V至18V
0.5V至1.8V输出电压范围
三个可选择的PWM斜坡选项，以优化控制回路的性能
5种可选开关频率(500kHz、750kHz、1MHz、1.5MHz、2.2MHz)
可与外部时钟同步
0.5V，±0.5%的电压基准精度在整个温度范围内
可选择软启动时间(0.5ms, 1ms, 2ms和4ms)
单调启动到预偏输出
可选择的电流限制，以支持较低的电流操作
使能可调输入欠压锁定
电源-良好输出监视器
输出过压、输出欠压、输入欠压、过流、过温保护
引脚对引脚兼容3A - TPSM843320 - 6A - TPSM843620
-40°C至+125°C工作结温
无线基础设施和有线通信设备
光纤网络
测试与测量
医疗保健
航空航天和国防
