单片电源系统(MPS) EVKT-MP2797-0000/0002评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-01

摘要： 旨在展示MP2797的功能，一个强大的电池管理设备。

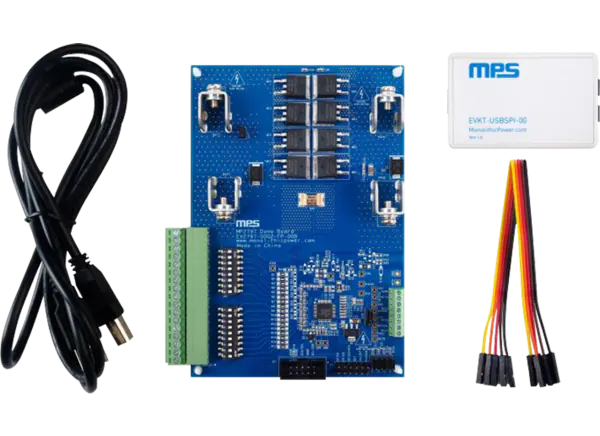

单片电源系统(MPS) EVKT-MP2797-0000/0002评估套件旨在展示MP2797的功能，MP2797是一种强大的电池管理设备。该MP2797为7节至16节系列电池系统和模拟前端(AFE)监控提供保护解决方案。EVKT-MP2797-0000/0002评估套件具有I(2)C或SPI接口，具有8位循环冗余校验(CRC)，集成的高侧MOSFET (HS-FET)驱动器和随机单元连接容限。这些评估套件采用TQFP-48 (7mm x 7mm)封装。EVKT-MP2796-0000/0002评估套件在18V至75.2V电池组电压和0V至5V电池电压下工作。这些评估套件可以驱动外部平衡晶体管，用于自动或手动控制。

特性

支持7芯到16芯系列电池组
I(2)C或SPI接口，带有8位循环冗余校验(CRC)
模拟前端(AFE)监视器:

严格同步的电流和电压测量阻抗传感
15位模数转换器(ADC)，在25°C时总单元测量误差小于5mV
16位ADC，在25°C时通过SRP和SRN，封装电流小于±0.5%，库仑计数测量误差小于±0.5%

可配置的保护:

充放电过流保护(OCP)
充放电短路保护(SCP)
电池欠压保护(UVP)和过压保护(OVP)
打包UVP和OVP
电池低温和高温保护
模具高温保护

集成高频MOSFET (HS-FET)驱动器:

支持MOSFET软启动放电控制，消除预充电电路
驱动高达70A直流与并联n沟道mosfet
启用GPIO或寄存器控制的MOSFET

无源电池平衡高达58mA每个电池:

能否驱动外部平衡晶体管
自动或手动控制

附加功能:

集成3.3V和5V低差(LDO)稳压器
低电流待机模式
负载和充电插件检测
高压和低压gpio
专用热敏电阻输入
种开放式连接检测
持续无电标志
用于密钥保护阈值的可锁定多时间可编程(MTP)存储器

随机单元连接容忍度
48针TQFP封装(7mm × 7mm)

规范

蓄电池组电压18V至75.2V
电池电压范围为0V至5V
操作系统支持Windows 7及以上版本

系统要求至少25.6MB空闲空间
GUI软件编程工具MP2797 V1.1.0.3
14cm x 9.6cm EVB尺寸(长x宽)
