摘要： 配置为与TFT-LCD和OLED显示器接口，非常适合嵌入式应用。

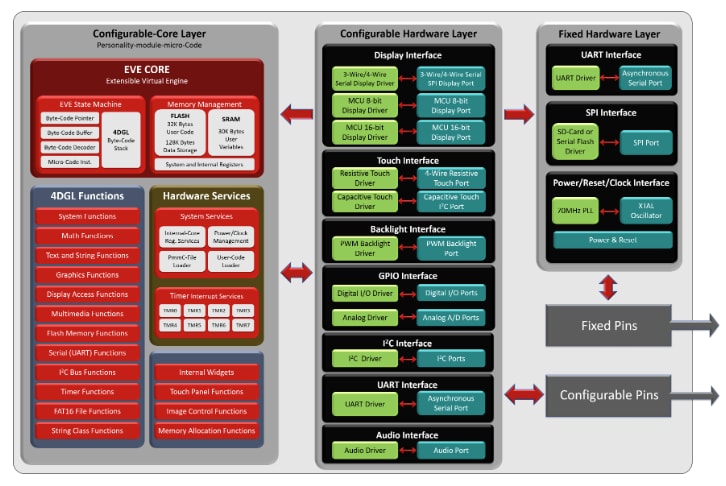

4D系统PIXXI-28和PIXXI-44图形控制器可以配置为与TFT-LCD和OLED显示器接口。这些控制器包括可配置的硬件和核心层，通过I(2)C电容触摸控制器支持4线电阻触摸面板接口和电容触摸面板接口。PIXXI-28和PIXXI-44控制器由一个内置的高性能处理器核心(EVE)和一组针对4DGL(高级4D图形语言)优化的字节码指令组成。这些控制器在-40°C至85°C扩展温度范围内工作，符合RoHS标准。
PIXXI-28和PIXXI-44图形控制器具有强大的图形、图像、文本、动画和硬件外设。这些控制器还具有用于背光LED亮度控制的PWM输出引脚和8 x 16位计时器，分辨率为1毫秒。PIXXI-28和PIXXI-44图形控制器为波浪文件和复杂的声音生成提供音频支持，具有专用的16位PWM音频输出。
PIXXI-28和PIXXI-44图形控制器是嵌入式应用的理想选择。其他应用包括电梯控制系统、汽车系统显示器、机器人、消费电器设备、销售点终端、交流控制面板、功率表面板和游戏设备。
TFT-LCD和OLED显示图形用户界面解决方案
理想的作为一个独立的嵌入式图形处理器或接口到任何低成本的主机控制器作为图形协处理器
可配置的硬件和核心层支持TFT和OLED，具有3线串行SPI, 4线串行SPI和MCU 8位/MCU 16位接口
内置高性能处理器核心(EVE)，具有针对4DGL(高级4D图形语言)优化的一组字节码指令
可配置的硬件和核心层通过I(2)C电容触摸控制器支持4线电阻式触摸屏接口和电容式触摸屏接口
内置优化的可配置核心，负责图形原语，显示驱动程序，多媒体，字体，FAT16文件和触摸面板
显示全彩小部件、图像、图标、动画和视频剪辑
免费的综合软件开发工具(Workshop4)允许用户配置核心层和硬件层，并为快速应用程序开发提供拖放小部件
8 x 16位计时器，分辨率为1毫秒
12MHz振荡器用于外部晶体，内置锁相环提供70MHz系统时钟
3.3电压单电源(3V至3.6V范围)
-40°C至85°C扩展温度范围
32KB的闪存用于用户应用程序代码
PIXXI-28:
2个模拟输入通道
2个I2C接口(主模式，最大支持速度为fast模式)
1x专用UART端口和异步硬件串行，具有300波特到2187500波特
14KB的SRAM用于用户变量
7个用于用户接口的通用I/O引脚。根据处理器配置模式的不同，GPIO引脚可配置以下功能:
提供28针QFN (6mm x 6mm x 0.9mm)封装
PIXXI-44:
4个模拟输入通道
3x I2C接口(主模式，最大支持速度为fast模式)
1x专用UART端口和异步硬件串行，具有300波特到2187500波特
30KB的SRAM用于用户变量
19个用于用户接口的通用I/O引脚。根据处理器配置模式的不同，GPIO引脚可配置以下功能:
可采用44针QFN (8mm x 8mm x 0.9mm)封装
电梯控制系统
销售点终端
工业控制与机器人
电子仪表
测试测量和通用仪器
汽车系统显示
心率和血压监测器
GPS / Sat-vav系统
医疗器械
安全和访问控制面板
智能家居自动化显示面板
消费电器设备
交流控制面板
照明控制面板
自动售货机面板
功率计面板
游戏设备
