4D系统uOLED-xP2显示模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-01

摘要： 包括提供独立功能的嵌入式PIXXI-28图形处理器。

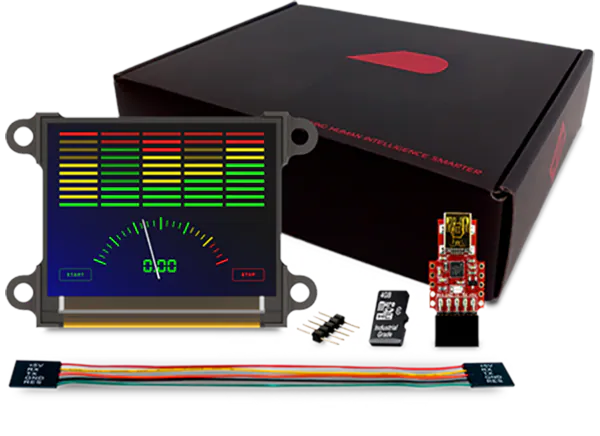

4D Systems uOLED-xP2显示模块是采用无源矩阵OLED (PMOLED)技术的智能显示模块。这些模块包括一个提供独立功能的嵌入式PIXXI-28图形处理器。uOLED-xP2模块无背光，视角接近180°，内置广泛的4DGL图形和系统库功能，以及16MB串行闪存。与Goldelox版本相比，这些模块提供了改进的FAT文件系统功能，uSD或Flash存储以及ViSI-Genie功能。

uOLED-xP2显示模块工作在4V至5.5V电压范围内(单电源)，并支持可用的Windows字体和字符。这些模块符合REACH和RoHS标准。uOLED-xP2显示模块非常适合需要模拟输入，明亮显示，达拉斯1线传感器功能，音频生成或数字I/O的应用。

特性

无背光，近180°视角
由4D-Labs PIXXI-28处理器驱动
32KB的闪存用于用户代码存储，14KB的RAM用于用户变量
异步硬件串行UART接口，带有自动波特，TTL接口，300波特到2.1M波特
2个通用I/O引脚，PIXXI-28上的IO7和IO8
IO7支持:

模拟输入，12位分辨率
达拉斯一线
RTTTL调谐引擎，用于驱动具有音频调谐的扬声器
频率输出驱动压电蜂鸣器/扬声器与纯方波

显示全彩图像、动画、图标和视频剪辑
支持所有可用的Windows字体和字符

IO8支持:

达拉斯一线
数字输入/输出
频率输出驱动压电蜂鸣器/扬声器与纯方波
用于驱动带有音频曲调的扬声器的音频生成
RTTTL调谐引擎，用于驱动具有音频调谐的扬声器

板载micro-SD存储卡适配器，用于多媒体存储和数据记录
16MB串行闪存，用于多媒体存储、数据文件、字体或保存额外的代码功能
内置广泛的4DGL图形和系统库功能
符合RoHS和REACH标准
PCB是UL 94V-0可燃性等级

规范

uoled - 96 - p2:

0.96″OLED显示图形用户界面解决方案
96 x 64分辨率，RGB 65K逼真色彩，PMOLED屏幕，非触摸
32.7mm x 26.7mm x 13.2mm模块尺寸(包括安装标签)，4mm x 2mm孔
20.1mm x 13.4mm显示视角

uoled - 128 - p2:

1.5″OLED显示图形用户界面解决方案
128 × 128分辨率，RGB 65K逼真色彩，PMOLED屏幕，非触摸
45.5mm x 36mm x 13.7mm模块尺寸(包括安装标签)，4mm x 3mm孔
27mm x 27mm显示观看区

uoled - 160 - p2:

1.7″OLED显示图形用户界面解决方案
160 × 128分辨率，RGB 65K逼真色彩，PMOLED屏幕，非触摸
52.1mm × 36mm × 13.8mm模块尺寸(包括安装标签)，4mm × 2mm孔
33.6mm x 27mm显示观看区域
