4D系统uLCD-480RD液晶智能显示模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-01

摘要： 由DIABLO-16处理器驱动，一个强大的芯片，使独立功能。

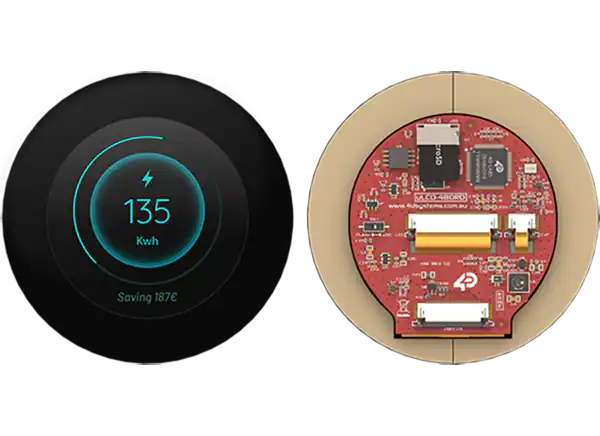

4D Systems uLCD-480RD液晶智能显示模块是独特的2.1″圆形，非触摸/电容触摸显示模块，由DIABLO-16处理器驱动，该芯片可实现独立功能。这些LCD智能显示模块具有用于声音的PWM，可选micro-SD闪存或SPI闪存，多个TTL串行以及I2C和SPI通道。uLCD-480RD显示模块还具有6组32750字节的闪存，用于存储用户应用代码和数据，以及32Kb的SRAM。uLCD-480RD显示模块包括一个30引脚的ZIF/FFC/FPC插座，设计用于30引脚的FPC电缆，用于简单连接到应用程序或主板。

特性

2.1"显示模块由DIABLO-16处理器供电
480 × 480分辨率(圆)，RGB 65K颜色，LED背光
可在非触摸与覆盖镜头边框或电容触摸与覆盖镜头边框
6组32750字节的闪存用于存储用户应用程序代码和数据
显示全彩色图像，动画，图标和视频剪辑选择的4D系统显示
为用户提供32Kb的SRAM
GPIO有多种可配置功能，如:

3x I(2)C通道可用
1x SPI专用于SD卡和3x可配置SPI通道可用
提供1x专用和3x可配置TTL串行通信端口
多达6个GPIO可以用作引脚计数器
最多6个GPIO用于PWM(简单和伺服)
最多10个GPIO用于脉冲输出
最多14个GPIO可配置为正交编码器输入(2通道)

16个通用I/O引脚用于用户接口，其中包括4个可配置的模拟输入
30针FPC连接，用于所有信号、电源、通信、GPIO和编程
用于多媒体存储和数据记录用途的板载micro-SD存储卡连接器
dos兼容的文件访问(FAT16格式)以及对存储卡的低级访问
板载SPI闪存，可选择使用代替板载micro-SD存储卡
支持所有可用的Windows字体
4V至6V工作电压范围(单电源)
80mm × 80mm × 8.5mm尺寸
符合RoHS和REACH标准
