单片电源系统(MPS) MP2796电池监视器和保护器的介绍、特性、及应用

MONOLITHIC POWER SYSTEMS (MPS) MP2796 电池监视器

单片电源系统(MPS) MP2796电池监视器和保护器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-01

摘要： 7节至16节设备，设计用于多节串联电池管理系统。

单片电源系统(MPS) MP2796电池监视器和保护器是为多电池系列电池管理系统(BMS)设计的7- 16电池设备。这些设备提供完整的模拟前端(AFE)监控和保护解决方案。MP2796电池监视器和保护器支持7- 16节电池组的连接，在特定引脚上的绝对电压超过80V。当与MPF4279x燃油计配对时，这些设备可以实现充电状态(SOC)误差在2%以内。MP2796器件还包括过流保护(OCP)，短路保护(SCP)，电池欠压保护(UVP)，电池过压保护(OVP)和高/低温保护。这些电池监视器和保护器采用TQFP-48 (7mm x 7mm)封装。MP2796电池管理器件是电动自行车、电动滑板车、备用电池和ups、电源和园艺工具以及储能系统(ess)的理想选择。

特性

采用双模数转换器(ADC)架构:
MPF4279x燃油计的荷电状态(SOC)误差小于±2%
电池电压测量误差小于10mV
电流误差小于±0.5%
包括高侧n沟道MOSFET:

充电和放电控制驱动器
支持MOSFET软启动放电
控制消除预充电电路
驱动高达100A直流与并联n沟道mosfet

硬件可配置保护:

充电/放电OCP和SCP
细胞UVP和OVP
打包UVP和OVP
电池低温/高温保护
模具高温保护

无源电池平衡高达58mA每个电池:

能否驱动外部平衡晶体管
自动或手动控制

附加功能:

集成3.3V和5V ldo
低电流待机模式
高压和低压gpio
专用热敏电阻输入
种开放式连接检测
持续无电标志
用于键阈值的可锁定多时间可编程(MTP)存储器

I(2)带有8位CRC的C或SPI接口
随机单元连接容忍度

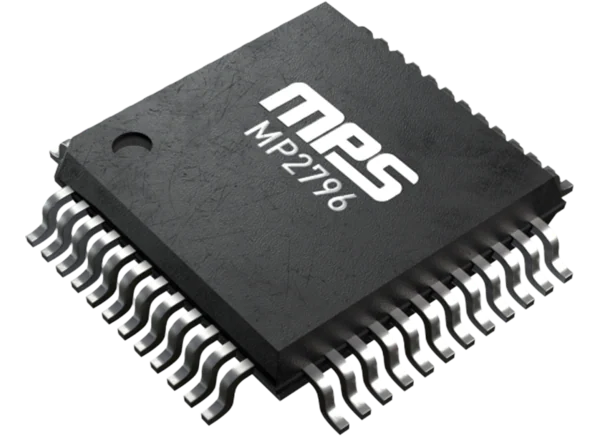

提供TQFP-48 (7mm x 7mm)封装

应用程序

电动自行车和电动滑板车
蓄电池备份和ups

电动和园艺工具
储能系统(ess)
