摘要： 通过光隔离将模拟信号转换为高速数据流。

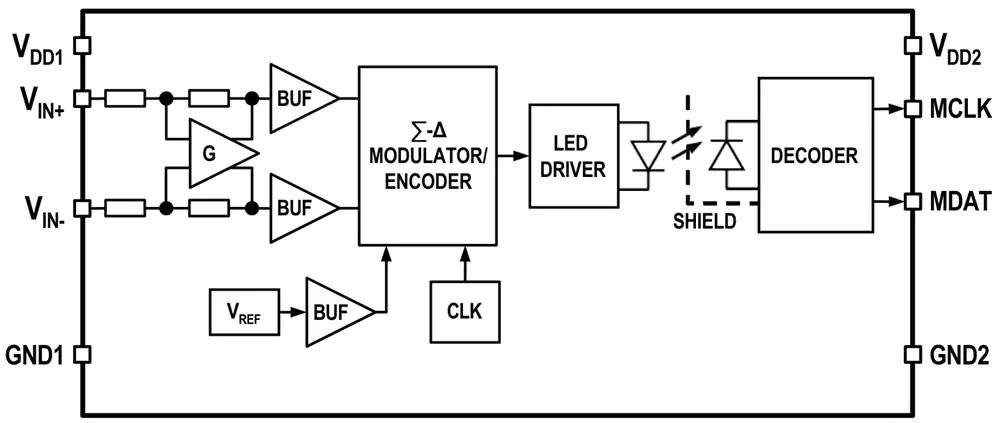

博通ACPL-C799U±50mV Sigma-Delta调制器通过光隔离将模拟信号转换为高速数据流。Broadcom ACPL-C799U调制器工作在5V电源上，当与数字滤波器配对时，提供77dB动态范围。差分输入为±50mV(±80mV满量程)，调制器直接连接到分流电阻等低电平信号源，用于电机相电流测量等应用。调制器使用内部时钟对模拟输入进行过采样，以10MHz数据速率将信号编码成高密度流。经过编码的数据在隔离边界上传输，在隔离边界上被恢复并解码成由1和0组成的数字数据流。原始信号可以用数字滤波器重建。串行接口支持3V至5.5V的宽供电范围，用于数据和时钟传输。
1位，二阶西格马 - 得尔塔调制器
10MHz内部时钟
无缺失码的16位分辨率(12位ENOB)
77dB典型信噪比
紧凑，表面贴装SSO-8封装
优越的光学隔离和绝缘
25kV/μs共模瞬态抗扰度
安全和监管批准
IEC/EN/DIN EN 60747-5-5: 1414 V(峰值)工作绝缘电压
UL 1577 5000v (RMS)/1分钟隔离电压
CAN/CSA-C22.2 No. 62368-1
电机相位和轨道电流传感
功率逆变器电流传感
工业过程控制
数据采集系统
通用电流传感
传统电流换能器的更换
-40°C至+125°C宽工作温度范围
±1%增益误差
±1.3μV/°C最大偏移漂移
±50mV线性量程，单电源5V(±80mV满量程)
宽3V至5.5V的数字接口供电范围
