摘要： 设计用于将SIM卡与单个低压主机端接口相连接。

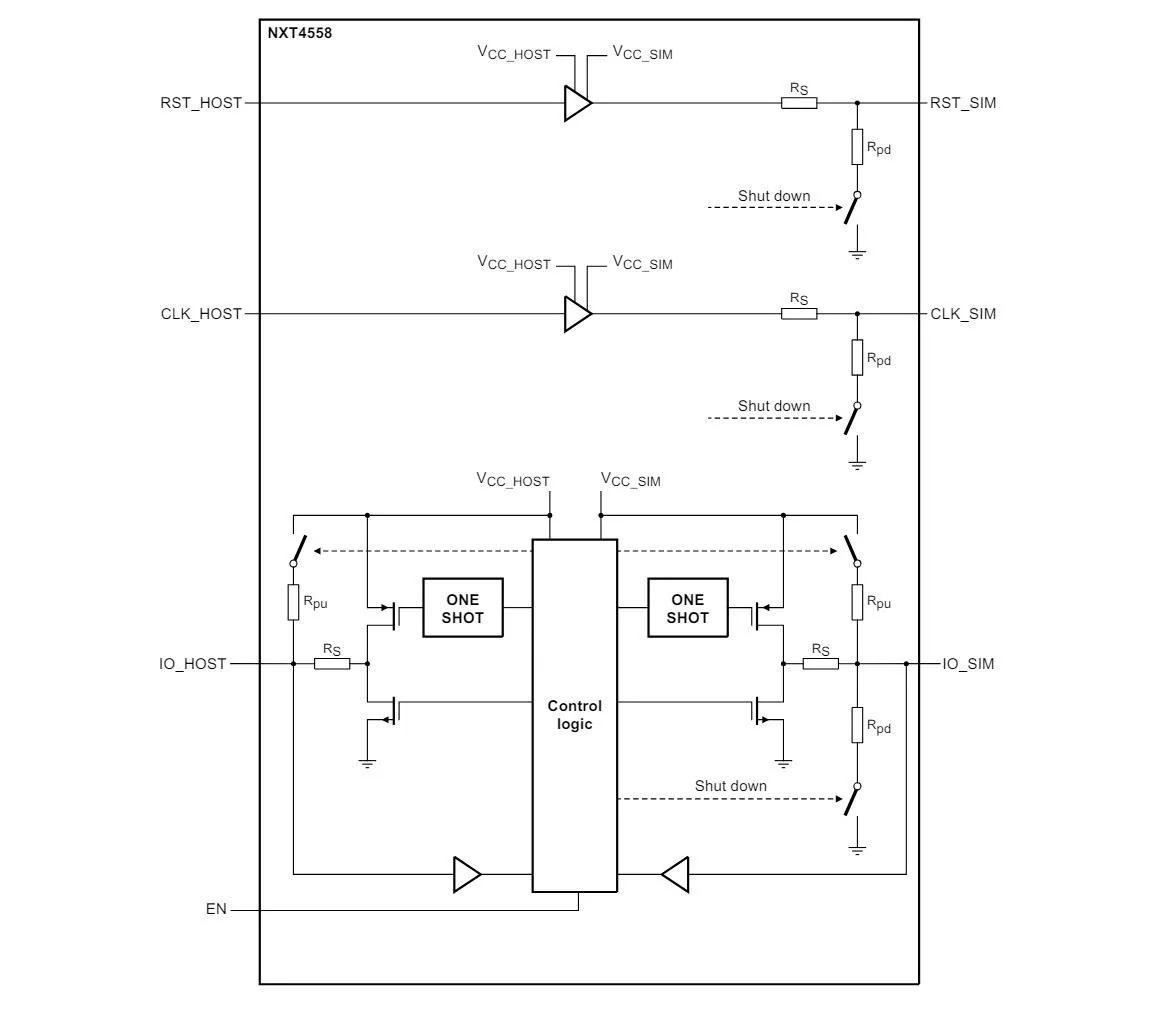

Nexperia NXT4558-Q100 SIM卡接口电平转换器设计用于将SIM卡与单个低压主机端接口连接。NXT4558-Q100提供三级转换器，用于转换SIM卡和主机微控制器之间的数据，RST和CLK信号。支持b类和c类SIM卡的高速级翻译。激活的HIGH EN引脚使翻译器正常工作。EN引脚上的HIGH到LOW转换通过ISO-7816-3启动SIM卡引脚上的关机顺序。
Nexperia NXT4558-Q100符合所有ETSI, IMT-2000和ISO-7816 SIM/智能卡接口要求。
支持1.62V ~ 3.3V供电的SIM卡和eSIM
主机微控制器工作电压范围:1.08V ~ 1.98V
SIM卡和主机侧接口之间的I/O, RST和CLK的自动电平转换与电容隔离
根据ISO-7816-3，结合SIM卡信号的关机功能
高V(dis(UVLO_AC))开关电平，在V(CC_SIM)掉电时安排快速关断
集成上拉电阻;不需要外部电阻
集成EMI滤波器抑制数字I/O的高次谐波
HIGH EN信号允许信号的转换
小电流关断方式小于1μA
支持时钟速度超过5MHz时钟
不含铅，符合有害物质限制(RoHS)标准，不含卤素和锑(符合深绿色标准)
锁存性能超过100mA / JESD 78 II级B级
ESD保护:
HBM: ANSI/ESDA/JEDEC JS-001 2级超过2000V
CDM: ANSI/ESDA/JEDEC JS-002级C3超过1000V
IEC61000-4-2 4级，所有SIM卡侧引脚的接触和空气放电为8kV和15kV

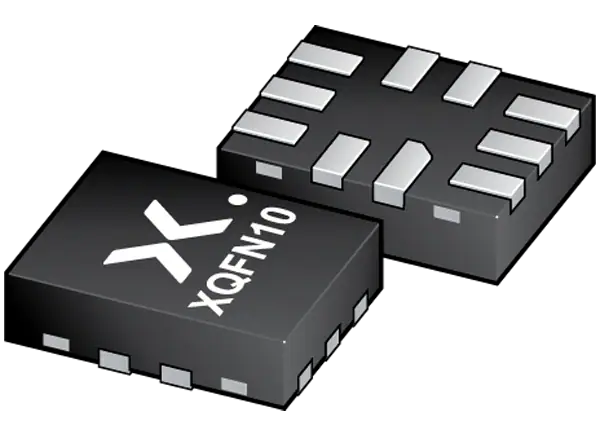

提供10针XQFN封装
-40°C ~ +85°C和-40°C ~ 125°C
NXT4558-Q100可与一系列SIM卡附加设备一起使用，包括:
远程信息控制单元
SIM卡接口
无线销售点终端
