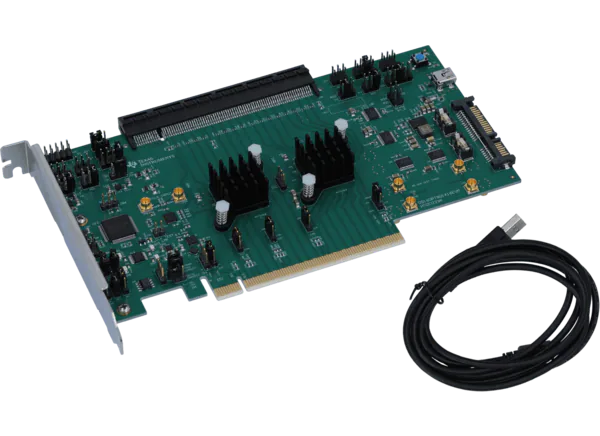

TEXAS INSTRUMENTS DS160PT801X16EVM 模块

德州仪器DS160PT801X16EVM计时器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-08

摘要： 16通道PCIe riser卡板，用于评估DS160PT801 PCIe Gen4定时器。

德州仪器DS160PT801X16EVM Retimer评估模块(EVM)是一个16通道PCIe riser卡板，用于评估DS160PT801 PCIe Gen4 Retimer。评估模块使用1x16卡机电(CEM)连接器，可以在标准x16插座和标准PCIe端点中进行快速系统测试。德州仪器DS160PT801是一款高性能八通道(16通道)PCI EXPRESS协议感知定时器，支持所有标准PCIe 数据速率高达16GT/s。它扩展了高速PCIe 串行链路的范围和稳健性，从芯片到芯片的主板链路到更复杂的多连接器系统拓扑。

特性

8-Lane (16-Channel)协议感知PCI-Express 定时器支持16.0,8.0,5.0和2.5 GT/s接口
支持普通时钟、独立时钟和SRIS
支持2x4和4x2分岔

自适应接收CTLE和DFE支持最大PCIe gen-4通道损耗
支持均衡培训

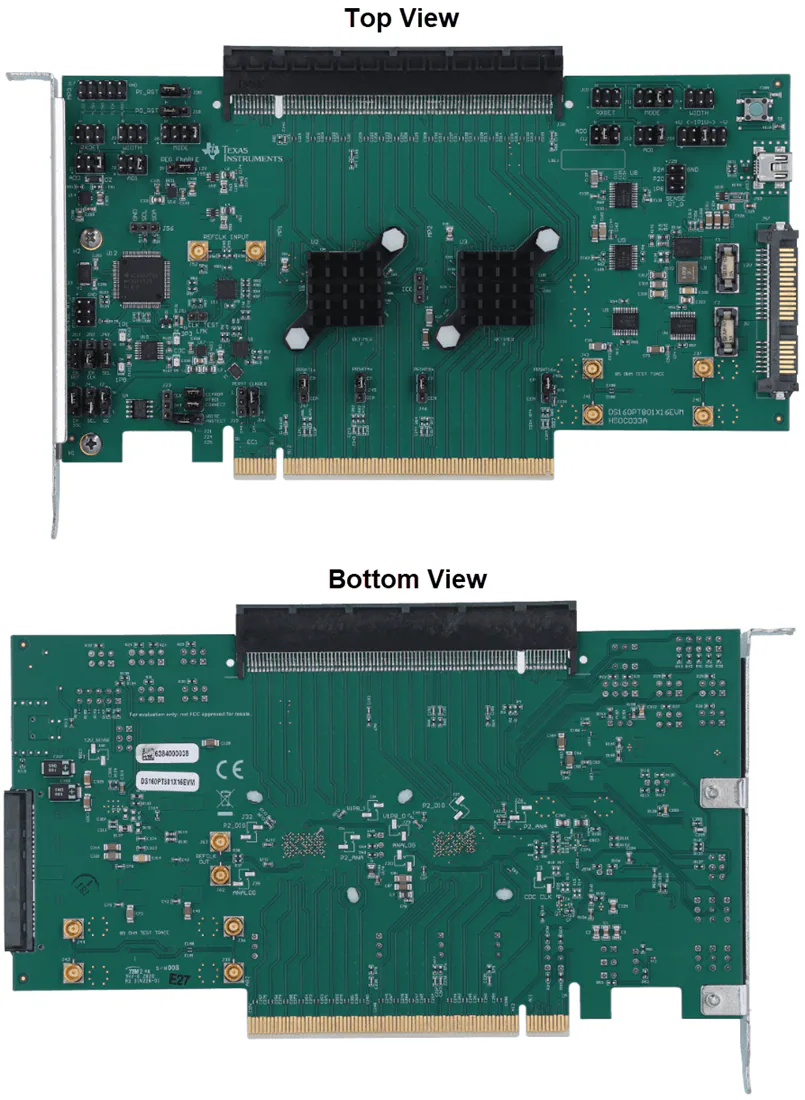

板布局
