德州仪器lm342x - bb -EVM评估模块(EVM)的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-08

摘要： 用于将任意LMG342xR0x0半桥板配置为同步降压转换器。

德州仪器LMG342X-BB-EVM评估模块(EVM)是一款易于使用的分线板，可将任何LMG342xR0x0半桥板(如LMG3422EVM-043)配置为同步降压转换器。该评估模块通过提供功率级，偏置功率和逻辑电路，可以快速测量氮化镓(GaN)器件开关。该评估模块可以提供高达12A的输出电流，并具有适当的热管理(低频操作，强制空气等)，以确保不超过最高工作温度。德州仪器LMG342X-BB-EVM不适合瞬态测量，因为它是一个开环板。

对于互补脉宽调制信号，只需要一个脉宽调制输入，并在板上产生相应的死区时间。利用带短接地弹簧的示波器探头，为关键的逻辑和功率级波形提供了探测点。

特性

简单开环设计来评估LMG342xR0xx、LMG352xR0xx的性能
单或双PWM输入板载PWM信号与可变死区时间

输入电压可达650V
方便的探头点的逻辑和功率级测量与示波器探头，有短的接地弹簧探头

必需的设备

直流电压源

能够为评估模块提供高达480V的输入

直流偏压源

能够输出12V，最高1.5A

函数发生器

0V至5V方波输出，工作范围内占空比和频率可调
TI建议在硬开关转换器中使用开关频率在50kHz和200kHz之间的LMG342XEVM-04X和主板

示波器

至少能工作200MHz
精确测量需要1GHz或更高频率的示波器和带短接地弹簧的探头

直流万用表(s)

能够测量600V，适合于确定操作和效率(如果需要)

直流负载

在电流模式下，可在高达20A的600V电压下工作

粉丝

对于散热器版本的评估模块子卡，散热器背面附有专用散热风扇
测试前请确保风扇已接通12V电源

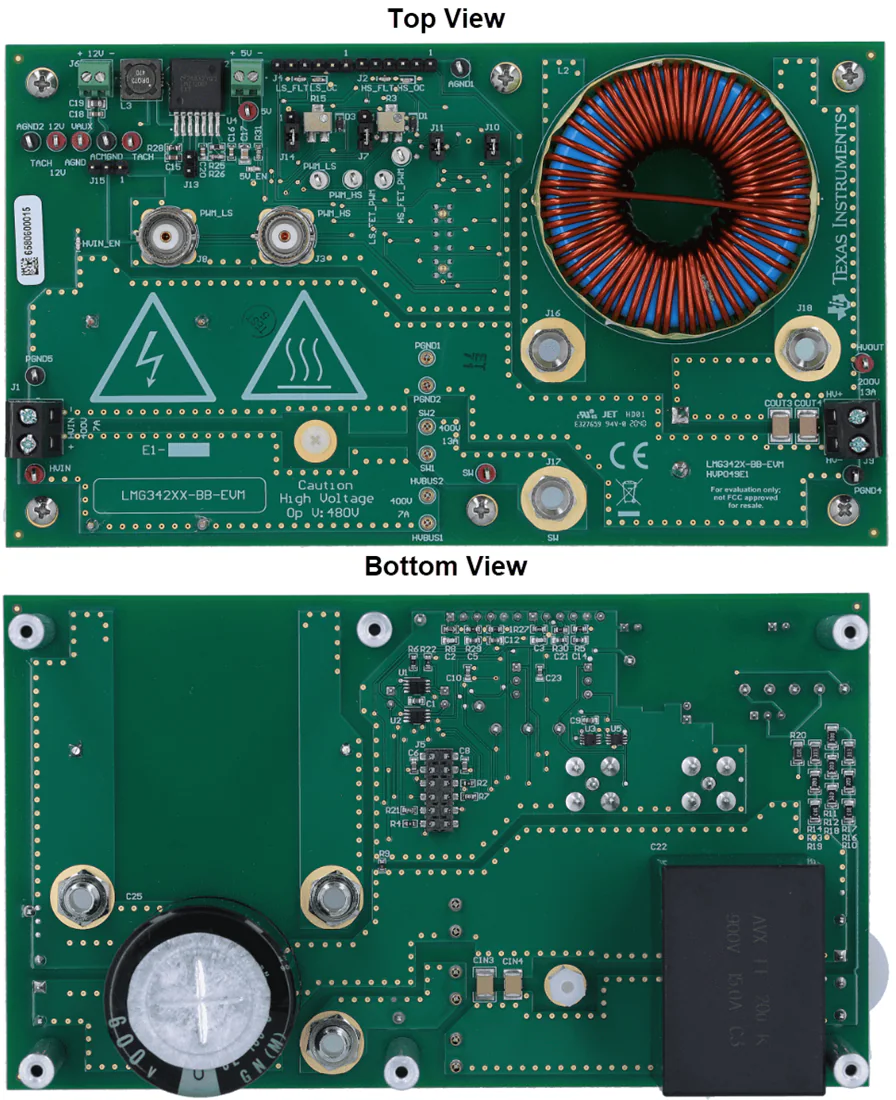

板布局
