LMG3624EVM-081转换器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-08

摘要： 演示了USB Type-C PD离线适配器中的650V 120毫欧 GaN场效应管LMG3624的功能。

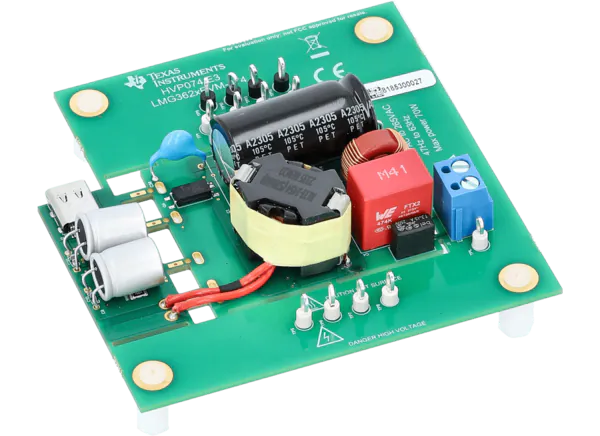

德州仪器LMG3624EVM-081转换器评估模块(EVM)使用LMG3624集成GaN场效应管和电流感测仿真，为65W USB Type-C 功率传输(PD)离线适配器展示了高效率和高密度。输入支持通用90VAC ~ 265VAC，单输出可设置为5V、9V、15V，均为3A最大值，20V 3.25A最大值，可通过USB PD接口控制器调节。德州仪器LMG3624EVM-081标称高达200kHz的高频工作使小的解决方案尺寸，同时多模式操作保持高效率。在输出端采用同步整流以提高效率。

特性

通用交流输入90VAC至264VAC, USB Type-C PD 3.0兼容输出高达65W (5V/3A, 9V/3A, 15V/3A, 20V/3.25A)
效率和待机功耗均超过CoC Tier 2和DoE Level VI法规要求

功率密度为28W/in3, 90V(AC)满载时效率为93%
集成GaN器件减少了元件数量，提高了电流感测仿真效率

包内容

65W USB-C QR反激评估模块
快速入门指南
高压注意事项

应用程序

USB-C PD电源适配器
高密度ac - dc转换器/适配器，适用于笔记本电脑，平板电脑，电视和机顶盒

交流-直流或直流-直流辅助电源
USB-C PPS电源适配器

必需的设备

隔离输入变压器

该评估模块的输入端应使用额定良好的1:1隔离变压器
它的构造方式应使初级绕组与次级绕组通过加强绝缘、双重绝缘或连接到保护导体端子的屏蔽隔离

电压源

隔离交流电源或可变交流变压器，容量264VRMS，可处理100W功率级别
警告:在进行测试时，请勿对该板施加直流电压，否则会造成损坏

电压表

数字式电压表

示波器

4通道，500MHz带宽
能够处理600V的探头

功率分析仪

能够测量1mW ~ 100W的输入功率，能够处理264VRMS的输入电压
一些功率分析仪可能需要一个精密的分流电阻来测量输入电流，以测量5W或更小的输入功率
请阅读功率分析仪的用户手册，以了解正确的全功率和待机功率测量设置

输出负载

电阻或电子负载能够在20V下处理100W

推荐线规

绝缘22AWG至18AWG

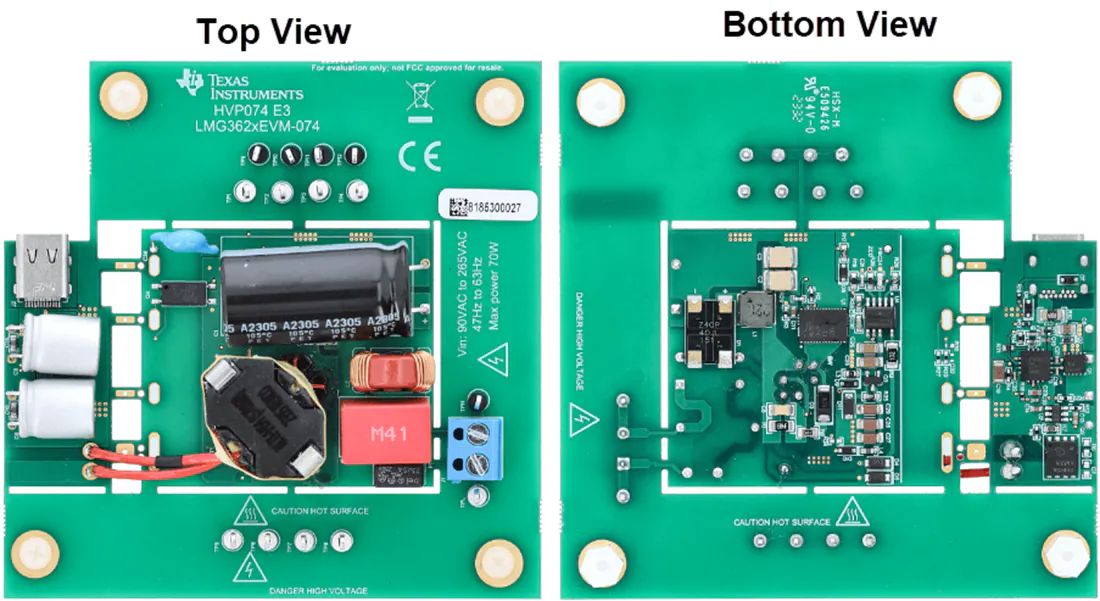

板布局
