摘要： 易于使用，宽vin，同步降压转换器，可以驱动高达0.6A或1A负载电流。

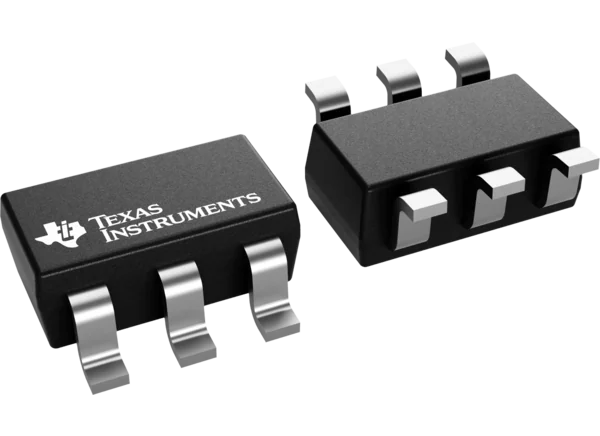

LMR514xx SIMPLE SWITCHER 电源转换器是易于使用的，宽v (IN)，同步降压转换器能够驱动高达0.6A (LMR51406)或1A (LMR51410)负载电流。该器件专为各种工业应用而设计，具有4V至42V的宽输入范围，用于非调节源的功率调节。
德州仪器LMR514xx工作在400kHz和1.1MHz开关频率，以支持相对较小的电感器，优化设计尺寸。它有一个PFM版本，以实现轻负载时的高效率，一个FPWM版本，以实现在全负载范围和恒频率下的小输出电压纹波。补偿电路和软启动在内部实现，允许设备使用最少的外部组件。
该器件具有内置保护功能，如打嗝模式短路保护，逐周期限流，以及在功耗过大时热关机。
功能性Safety-Capable
可提供的文件，以帮助功能安全系统的设计
配置坚固的工业应用
输入电压范围4V至42V
输入暂态保护高达50V
0.6A/1A连续输出电流
最小接通时间80ns
固定400kHz和1.1MHz切换频率
结温范围-40℃~ 150℃
98%最大占空比
具有预偏输出的单调启动
短路保护打嗝模式
精度使
±1.5%公差电压基准
设计尺寸小，使用方便
综合同步整流
内部补偿便于使用
SOT-23包
引脚到引脚兼容包的各种选项
PFM和强制PWM (FPWM)选项
引脚对引脚兼容LMR51610, LMR16006, LV2862, LMR50410, TPS560430和LMR54410
主要电器
PLC, DCS, PAC
智能电表
功率输出
