动能技术KTS1661 USB VBUS理想二极管负载开关的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-08

摘要： 低阻负载开关可调限流，软启动，反向电流保护。

KTS1661 USB VBUS理想二极管负载开关是一种低阻负载开关，具有可调限流，软启动(SS)和理想二极管反向电流保护。该开关由一个外部电阻组成，可将电流限制从500mA设置为2.5A。KTS1661负载开关经过优化，可保护具有USB type-C端口的系统，该端口在5V时提供高达15W的电源，并且必须承受高达29V的VBUS电压。该开关采用软启动(SS)，它限制了浪涌电流。理想的二极管反向电流保护(RCP)在VBUS被驱动到更高电压时隔离系统内部轨，如充电时。

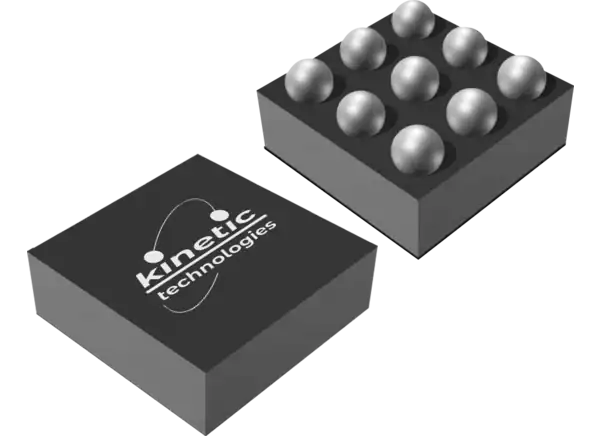

KTS1661负载开关采用先进的1.31mm x 1.31mm, 9凸点晶圆级芯片规模封装(WLCSP)。典型的应用包括智能手机、平板电脑、游戏机、笔记本电脑、超级本、台式电脑、机顶盒、网络和任何USB I(SOURCE)端口

特性

2.5V至5.5V电源电压范围在IN
输出时的绝对最大额定值为29V
53毫欧从IN到OUT的典型导通电阻
可调限流保护(CLP):

500mA至2.5A via R(ISET)

过流保护(OCP)
短路保护(SCP)
理想二极管反向电流保护(RCP)

超温保护(OTP)
软启动(SS)限制浪涌电流
开闸FLT标志
符合RoHS和绿色标准
9凸口WLCSP 1.31mm x 1.31mm (0.4mm间距)
与KTS1665, KTS1688和FPF2495引脚对引脚

规范

输出电压范围为0V至29V
2.5V至5.5V输入电源电压范围
输出电容范围为1μF ~ 100μF

420欧姆至2100欧姆电流限制设定电阻范围
工作温度范围-40℃~ 85℃

应用程序

智能手机、平板电脑、游戏机
笔记本，超级本，台式电脑
机顶盒，网络，和任何USB I(源)端口
