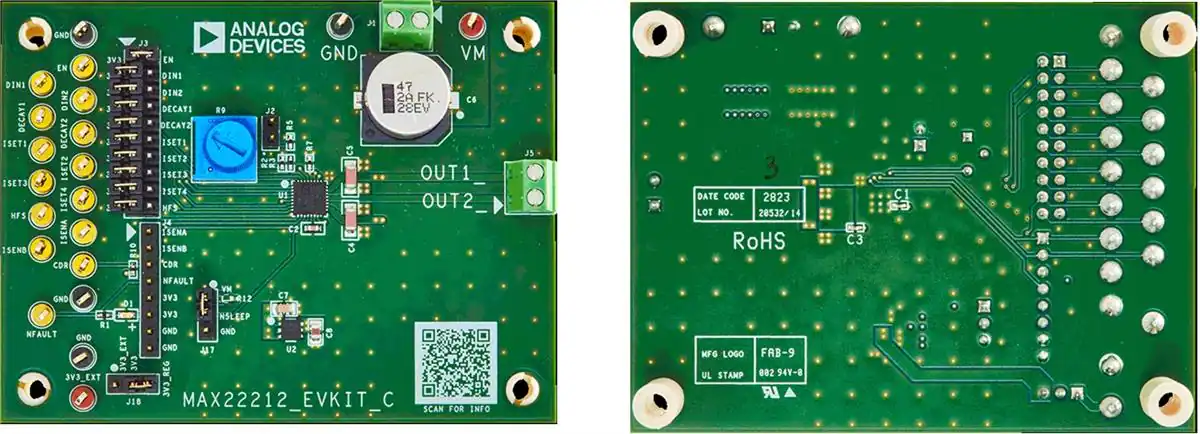

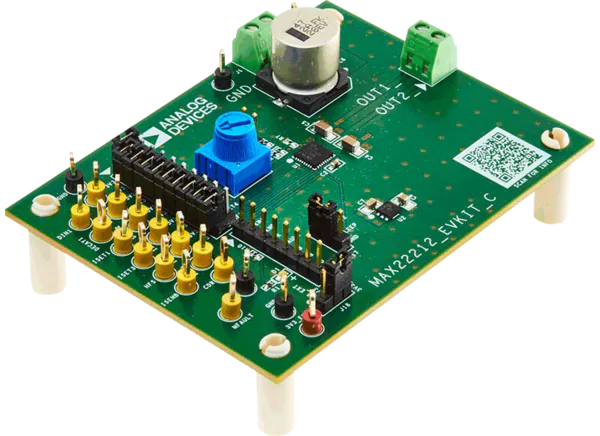

Analog Devices / Maxim集成MAX22212评估套件提供了一个经过验证的设计来评估36V, 7.6A单h桥MAX22212电机驱动器。MAX22212驱动单个有刷直流电机，并在单个h桥配置中集成低阻抗场效应管，典型的R(ON)(高侧+低侧)为0.125欧姆。EV套件包括头，测试点和端子块，为MAX22212电机驱动器提供接口。MAX22212驱动器的集成电流感测输出ISENA和ISENB可以使用测试点进行监控，也可以使用标头J4连接到外部ADC。MAX22212驱动器具有嵌入式电流驱动调节(CDR)，具有可调斩波电流(I(FS))和可调电流限制关闭时间(t(OFF))。MAX22212 EV套件的输入电压为4.5V至36V (V(M))。典型的应用包括步进电机驱动器，有刷直流电机驱动器，电磁驱动器和锁存阀。
