摘要： 工作在150V输入电压下的半桥双n沟道MOSFET栅极驱动器。

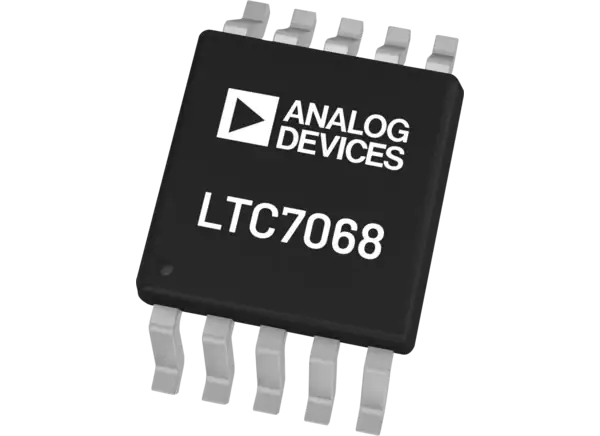

Analog Devices公司LTC7068 150V半桥驱动器是半桥双n沟道MOSFET栅极驱动器，工作在高达150V的输入电压下，具有独立于电源的三态脉宽调制(PWM)输入逻辑。强大的1.3欧姆下拉和1.6欧姆上拉驱动能力使高压mosfet在高开关频率应用中具有大栅极电容和短过渡时间。自适应穿透保护是为优化效率和MOSFET交叉传导保护而设计的。LTC7068在V(CC)电源和浮动驱动器电源上都包含欠压锁定(UVLO)电路，在激活时关闭外部mosfet。
150V最大输入电压不受IC电源电压V(CC)影响
6V至14V V(CC)和底栅驱动电压
4V至14V顶栅驱动器电压
1.3欧姆下拉，1.6欧姆上拉
自适应穿透保护
带使能引脚的三态PWM输入
V(CC) UVLO和浮动电源UVLO
驱动双n沟道mosfet
提供热增强10引脚迷你小轮廓包(MSOP)
工业动力系统
半桥式DC/DC转换器
电信电力系统
