摘要： 带有数字选择输入(S)的单极双掷(SPDT)模拟开关。

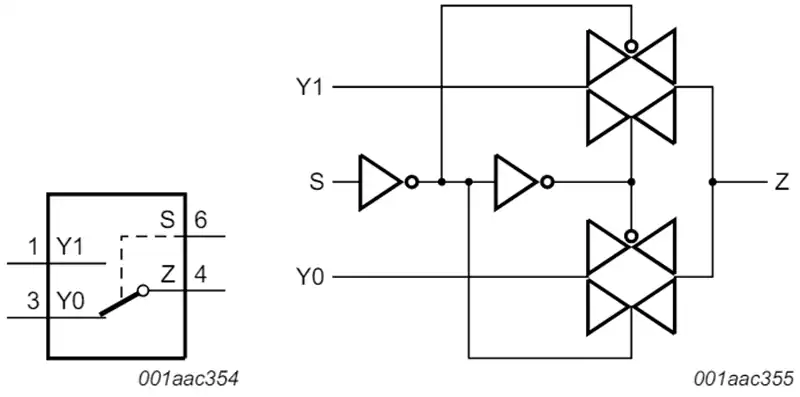

Nexperia NMUX1237 Analog Multiplexer/Demultiplexer是一款单极双掷(SPDT)模拟开关，具有数字选择输入(S)。Nexperia NMUX1237具有两个独立的输入/输出(Y0和Y1)和一个公共输入/输出(Z)，该器件具有数字选择输入(S)，无论工作电压如何，都支持1.8V逻辑阈值。这确保了在低压数字I/ o与监控中压模拟信号相结合的应用中的兼容性。NMUX1237专为最小化信号超调而设计，是敏感应用的理想选择。
集成抑制电路，最大限度地减少信号超调
1.8V控制逻辑阈值，整个电源工作范围
我 电路
为电源排序考虑提供更大的自由度
当V(CC) = 0V时，隔离电源轨和任何偏置数字/模拟输入之间的回流
防止任何偏置的数字/模拟输入从反电源V(CC)时，V(CC) = 0V
模拟开关路径保持隔离状态
宽1.08V至5.5V电源电压范围
非常低4欧姆 ON电阻
低5nA供电电流
轨到轨操作
双向信号通路
闭合开关
防静电保护
HBM: ANSI/ESDA/JEDEC JS-001 2级超过2000V
CDM: ANSI/ESDA/JEDEC JS-002级C2b超过750V
-40°C ~ +85°C， -40°C ~ +125°C
低压数字I/ o结合中压模拟信号监测
需要最小超调的信号敏感应用
