Amphenol Aerospace UbiSwitch以太网交换模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-15

摘要： 在8个10/100/100BASE-T端口上具有自动MDI-X交叉和极性校正。

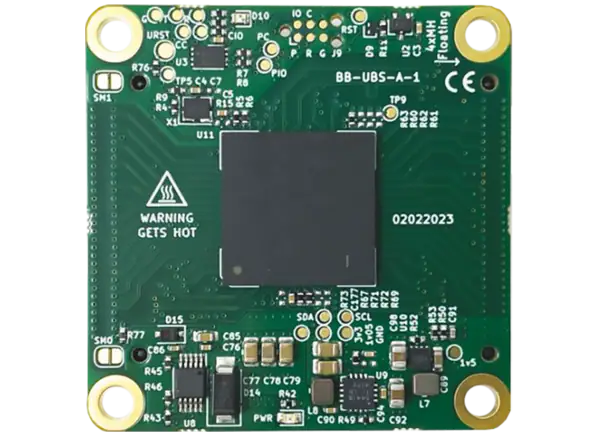

Amphenol Aerospace UbiSwitch以太网交换模块提供8个1GBASE-T端口和3个10G MAC端口。该嵌入式交换模块必须与基板配合，以提供连接器断开和电源。UbiSwitch可以与BotBlox UbiConn板一起使用，后者提供即插即用的以太网交换机解决方案。该以太网交换模块包括一个Samtec EDGE RATE 坚固的模块化连接器，用于与基板互连。UbiSwitch的工作电压范围为直流5V ~ 60V，工作温度范围为-70℃~ 110℃。

UbiSwitch以太网交换模块具有板载STM32微控制器，用于静态固件配置和动态串行配置。该交换模块还具有与连接设备的所有端口上的自动协商功能，以实现最大速度。UbiSwitch交换模块支持10BASE-T、100BASE-T、1000BASE-T、2.5GBASE-T、10GBASE-T和10GBASE-R协议。

特性

3个GBASE-R/XGMII以太网接口(通用10Gbps媒体连接)
8个10/100/1000BASE-T以太网接口
输入电压范围5V至60V
Samtec EDGE RATE 坚固的模块化连接器，用于与踢板互连
8个10/100/1000BASE-T以太网端口自动MDI-X交叉和极性校正
板载STM32微控制器用于静态固件配置和动态串行配置
即插即用功能(无需配置)，当使用BotBlox ubiccon
三个板载焊料跳线用于静态(现场)固件配置
最大功耗4.6W
支持10BASE-T、100BASE-T、1000BASE-T、2.5GBASE-T、10GBASE-T和10GBASE-R协议

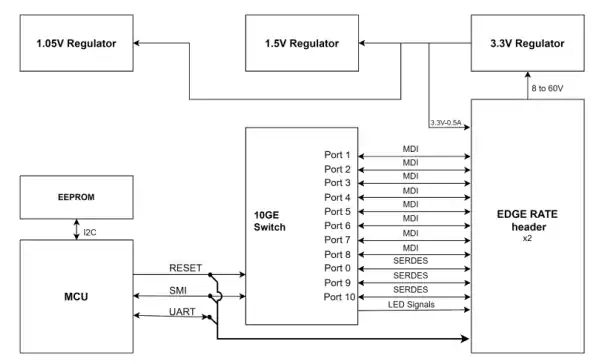

框图
